P55NF06 N-Kanal Power MOSFET: Alles, was Sie wissen müssen

In der riesigen Landschaft von Halbleitergeräten,,MOSFETs (Metal - Oxid - Halbleiterfeld - Effekttransistoren)Spielen Sie eine entscheidende Rolle, insbesondere bei der Stromversorgung. Unter den zahlreichen verfügbaren MOSFET -Modellen zeichnet sich der P55NF06 für seine einzigartige Kombination von Funktionen aus und ist für eine Vielzahl von Anwendungen geeignet. Dieser Artikel taucht tief in die Welt von p55NF06 MOSFET ein und untersucht seine technischen Spezifikationen, Arbeitsprinzipien, Anwendungen und Vorteile gegenüber anderen ähnlichen Geräten.

STP55NF06+Bom

Was ist ein P55NF06 N-Kanal-Power MOSFET?

Der P55NF06 ist ein N - Channel Power MOSFETStart von STMICROELECTRONICS. Es hat eine Nennspannung von 60 V und einen kontinuierlichen Abflussstrom von 50A bei 25 ° C. Bei einem ultra -niedrigen Widerstand (typischer Wert von 0,018 Ω) kann er den Stromverbrauch erheblich verringern. Es verfügt über eine schnelle Schaltgeschwindigkeit und eine hervorragende dynamische Leistung, die für hoch- und hohe Geschwindigkeitsschaltanwendungen wie Motorsteuerung und DC -DC -Wandler geeignet ist. In - 220 verpackt, hat es eine gute Leistung der Wärmeableitungen. Aufgrund seiner hohen Zuverlässigkeit wird es häufig in der Automobilelektronik wie Kraftstoffeinspritzsystemen, ABS und Airbag -Systemen eingesetzt.

P55NF06 MOSFET -Pinoutskonfiguration

P55NF06 MOSFETTechnische Spezifikationen

Schlüsselmerkmale von P55NF06 MOSFET

Das p55nf06 n-Kanal-Power MOSFETvon STMICROELECTRONICS erzeugt wird für Hochleistungsanwendungen konstruiert. Hier sind die Hauptmerkmale:

Niedriges On-Resistenz (RDS (ON))

Extrem niedrige typische RDs (auf) von18 Mω(bei VGS = 10 V), minimieren Leitungsverluste und Wärmeerzeugung.

Ermöglicht eine effiziente Leistungsbehandlung in hochstromigen Anwendungen.

Hohe Stromfähigkeit

Kontinuierlicher Abflussstrom (ID) von50a(bei 25 ° C), geeignet für Motorsteuerung, DC-DC-Wandler und Netzteile.

Kann mit Spitzenströmen bis hin zu handhaben200afür transiente Lasten robust.

Spannungsbewertung

Drain-Source-Spannung (VDS)60 VBereitstellung eines Sicherheitsmarge für Anwendungen mit Spannungsspitzen.

Schnelle Schaltgeschwindigkeit

Niedrige Gate -Ladung (QG ~ 72 NC) und kurze Anstiegszeiten/Herbstzeiten, wodurch ein schnelles Umschalten in PWM -Schaltungen ermöglicht wird.

Ideal für hochfrequente Anwendungen (z. B. Schaltregulatoren auf 100 kHz+).

Wärmeleistung

TO-220-Paket mit ausgezeichneter thermischer Leitfähigkeit und ermöglicht eine effiziente Wärmeableitung.

Leistungsdissipation (PD) von150W(mit ordnungsgemäßem Wärme).

Verbesserte Rugge

Avalanche Energy bewertet (EAS) für zuverlässigen Betrieb unter induktiven Belastungen.

Eingebauter Schutz vor Überstrom- und Überspannungsbedingungen.

Logikebene kompatibel

Gate-Schwellenspannung (VGS (TH)) von ~ 2-4V, kompatibel mit Standard-Logikausgängen (z. B. 5-V-Mikrocontroller).

P55NF06 Äquivalente MOSFETs

Bei hochstromigen Anwendungen gibt es verschiedene MOSFETs, die ersetzen könnender p55nf06. Bemerkenswerte äquivalente Modelle umfassen die 110N10, 65N06, 50N06, 75N06 und 80N06. Diese Modelle bieten vergleichbare Spannungs- und aktuelle Handhabungsfunktionen, wodurch sie für intensive Leistungsmanagementaufgaben geeignet sind. Wenn beispielsweise eine geringfügige Stromkapazität akzeptabel ist, sind die Modelle 506 und 65 N06 ideale Auswahl, da sie den Stromverbrauch optimieren und die Wärmeausgang reduzieren, wodurch die Lebensdauer der Systeme verlängert und die Effizienz verbessert wird.
Für Anwendungen, die unterschiedliche Spannungsschwellen oder mit Verpackungsbeschränkungen benötigen, sind Modelle wie BR75N75, BR80N75 und BUK7509-75A ideal. Diese MOSFETs balancieren Leistungsverfahren und physische Größe und bieten Designflexibilität ohne beeinträchtige Leistung. Sie eignen sich gut für Anwendungen, die spezifische Betriebsmerkmale (z. B. unterschiedliche Spannungsbearbeitungskapazitäten oder besseres thermisches Management) erfordern, die der P55NF06 möglicherweise nicht bietet.
Für Anwendungen, die unter extrem hohen Frequenzen oder harten thermischen Bedingungen arbeiten, können alternative Produkte aus internationalem Gleichrichter wie IRF1405, IRF2807, IRF3205, IRF3256 und IRF4410A in Betracht gezogen werden. Diese MOSFets sind für ihre Zuverlässigkeit in harten Umgebungen wie Automobilanwendungen bekannt. Die IRF3205 und IRF3256 sind speziell so konzipiert, dass sie den strengen Betriebsbedingungen von Stressanwendungen standhalten.
Für Entwürfe, die eine Feinabstimmung der Schaltgeschwindigkeit, Widerstandswerte oder Gate-Ladungseigenschaften erfordern, bieten MOSFETs wie IRFB3207, IRFB4710, IRFB7740 und IRFZ44N eine Reihe von Optionen. Diese Modelle ermöglichen es Designern, das MOSFET genau an ihre spezifischen Anforderungen anzupassen.

Prinzipien von P55NF06 MOSFET

Der p55nf06, ein N - Kanal -MOSFET, hat drei Klemmen: Gate (g), Quelle (en) und Abfluss (d). Eine positive Spannung am Tor zur Quelle erzeugt ein elektrisches Feld. Dieses Feld zieht Elektronen aus der Quelle und bildet einen N -Typkanal zwischen Quelle und Abfluss. Wenn Gate - Quellspannung (VGS) den ~ 3V -Schwellenwert übertrifft, springt die Kanalleitfähigkeit und lässt abtropfen - zum Quellenstrom (ID). Wenn VGS unter diesem Schwellenwert bleibt, bleibt das MOSFET fern, kaum ein Strom zwischen Abfluss und Quelle.

P55NF06 MOSFET -Simulierte Schaltung

In dem Zustand ist der Abfluss - Quelle auf - Widerstand (RDS (ON)) sehr niedrig, etwa 0,018 Ω. Dieser niedrige Widerstand macht die Stromleitung effizient und senkt die Leistung als Wärme. Wie in der angegebenen Schaltung kann der Strom, wenn der richtige VGS Q1 (der IRF1405, der ähnlich funktioniert), durch die LED fließen, um sie zu beleuchten.
Außerdem hat es eine relativ niedrige Eingangskapazität (CISS) und GATE -Ladung (QG). Diese helfen, schnell zu wechseln. Low Ciss lässt das Gate - Quellkapazitätsladung und Entladung schnell, wobei die Ein -Off -Übergänge schnell für Dinge wie DC -DC -Wandler wichtig sind, die eine hohe Geschwindigkeitsumschaltung benötigen. Es ist ordentlich, wie diese kleinen Aspekte alle zusammenarbeiten, um den MOSFET zu machen, oder?

Vor- und Nachteile von P55NF06 MOSFET

Das p55nf06 n-Kanal-Power MOSFETBietet ein Gleichgewicht zwischen Leistung und Vielseitigkeit für mittlere Spannung, Hochstromanwendungen, hat jedoch auch Einschränkungen. Hier sind seine wichtigsten Vor- und Nachteile:

Profis

Hoher Stromhandhabung: Mit einem kontinuierlichen Abflussstrom (ID) von 50A (bei 25 ° C) und einem Spitzenstrom von bis zu 200A unterstützt sie zuverlässig Hochlastanwendungen wie Motorantriebe und Kraftverwandter.

Niedrige Leitungsverluste: Seine ultra-niedrige On-Resistenz (RDS (ON) ≈ 18 MΩ bei VGS = 10 V) minimiert den Energieverlust während der Leitung und verbessert die Effizienz des Gesamtsystems.

Mäßige Spannungsbewertung: Eine 60-V-Drain-Source-Spannung (VDS) bietet einen sicheren Rand für Anwendungen mit Spannungsspitzen, die für 12-V/24-V-Systeme geeignet sind (z. B. Automobile, Industrie).

Schnelles Umschalten: Niedrige Gate-Ladung (~ 72 NC) und Schnellanstieg/Herbstzeiten ermöglichen einen effizienten Betrieb in hochfrequenten PWM-Schaltungen wie DC-DC-Wandlern.

Robuste thermische Leistung: Das TO-220-Paket bietet eine hervorragende Wärmeabteilung, die bis zu 150-W-Stromversorgung mit ordnungsgemäßem Heizung unterstützt und für hochstromige Szenarien von entscheidender Bedeutung ist.

Lawine Rugdness: Für Avalanche Energy (EAS) bewertet sie induktive Lasttransienten und verbessert die Zuverlässigkeit der motorischen Steuerung und Wechselrichteranwendungen.

Kostengünstig: Die Leistung und Erschwinglichkeit balanciert und macht es zu einer budgetfreundlichen Wahl für Industrie- und Automobilhilfsysteme.

Nachteile

Begrenzter Spannungsbereich: Die 60-V-VDS-Bewertung beschränkt die Verwendung in Hochspannungsanwendungen (z. B. 48 V+ Systeme), wobei MOSFETs mit höheren Spannungen (z. B. 100 V+) erforderlich sind.

Nicht optimiert auf Logikebene: Während der Funktionsweise mit 10-V-Gate-Laufwerk ist der Gate-Schwellenwert (VGS (TH) = 2–4 V) möglicherweise zusätzliche Gate-Treiber für einen zuverlässigen Betrieb mit 3,3 V-Logik erforderlich, im Gegensatz zu echten MOSFETs auf Logikebene.

Paketbeschränkungen: Das TO-220-Paket ist zwar thermisch effizienter, ist zwar thermisch effizienter als oberflächenmontierende Alternativen (z. B. D2PAK) und begrenzt die Verwendung in raumbeschränkten Designs.

Höhere Gate -Ladung als einige Alternativen: Im Vergleich zu neueren MOSFETs ist die Gate-Ladung (72 NC) mäßig, was die Schaltwirksamkeit der ultrahochfrequenten Anwendungen (z. B.> 200 kHz) leicht verringern kann.

Empfindlichkeit gegenüber Überspannungsspitzen: Abgesehen von 60 V fehlt es Schutz und erfordert externe Klemmkreise in Umgebungen, die zu großen Spannungstransienten (z. B. schwere Industriemaschinen) anfällig sind.

P55NF06 MOSFET -Anwendungen

Der P55NF06, ein N-Kanal-Leistungs-MOSFET mit einer 60-V-Spannung und 50A-kontinuierliche Stromfähigkeit, wird aufgrund seiner geringen On-Resistenz, schneller Schaltgeschwindigkeit und robuster Leistung in verschiedenen hochströmenden, mittelspannenden Anwendungen häufig verwendet. Zu den wichtigsten Anwendungsszenarien gehören:

Motorsteuerungssysteme: Ideal für DC -Motoren, bürstenlose DC -Motoren (BLDC) und Stepper -Motoren in Industriegeräten, Robotik und Automobilhilfsystemen. Die Kapazität mit hoher Stromverhandlung sorgt für einen stabilen Betrieb auch unter Lastschwankungen.

Netzteile und Konverter: Wird in DC-DC-Buck/Boost-Konvertern, Spannungsregulatoren und SMPs (Switched-Mode-Netzteilen) für Unterhaltungselektronik, Industriemaschinen und batteriebetriebene Geräte verwendet. Es wird effizient mit der Leistungsumwandlung mit minimalem Energieverlust behandelt.

Kfz -Elektronik: In Automobilsubsystemen wie elektrische Servolenkung, Beleuchtungssteuerungen und Batteriemanagementsysteme (BMS) angewendet. Sein raues Design hält den harten elektrischen und thermischen Umgebungen von Fahrzeugen stand.

Wechselrichter und Stromwechselrichter: Geeignet für kleine Wechselrichter, die DC-Strom (von Batterien oder Sonnenkollektoren) in Wechselstrom umwandeln, Haushaltsgeräte oder tragbare Geräte betreiben.

Batterieladesysteme: In Batterieladegeräte für elektrische Werkzeuge, EV -Hilfsbatterien und Energiespeichersysteme integriert, die Ladeströme verwalten und einen sicheren Betrieb sicherstellen.

Lastschalter und Schutzschaltungen: Funktioniert als Hochstromlastschalter in Leistungsverteilungsschaltungen, wobei schneller Schalter eine schnelle Reaktion auf Überstrom- oder Kurzschlussbedingungen ermöglicht und nachgeschaltete Komponenten schützt.

Industrieautomatisierung: Wird in programmierbaren Logik -Controllern (SPS), Motorantrieben und Sensormodulen verwendet und bietet zuverlässige Stromversorgung bei Fabrikautomatisierungseinrichtungen.

Vergleichende Analyse mit anderen MOSFETs

Der P55NF06 MOSFEThat seine eigenen Vor- und Nachteile, wenn es um Parameter und Leistung geht. Wenn Sie es gegen andere MOSFets stapeln, werden die Dinge interessant. Nehmen Sie beispielsweise niedrige Strom wie die 2N7002-diese sind hauptsächlich für Kleinsignalwechsel und übertreffen ein paar hundert Milliams. Der P55NF06 kann jedoch kontinuierlich mit 50A umgehen, was ein großer Sprung ist. Das macht es für hochströmende Jobs wie motorische Kontrolle oder kräftige DC-DC-Konverter viel besser.
Dann gibt es Hochspannungs-MOSFETs wie den IRF840, die 500 V einnehmen können. Der P55NF06 maximiert bei 60 V, so dass es in Hochspannungs-Setups aus seiner Tiefe ist. Aber in 12V- oder 24 -V -Systemen? Es scheint. Sein Auftrag ist viel niedriger als die Hochspannungstypen, was ein großes Plus ist, wenn Sie mit niedriger Spannung und hohem Strom zu tun haben.
MOSFETs auf Logikebene wie die IRLZ44N sind eine andere Geschichte. Sie sind so gebaut, dass sie mit niedrigen Gate -Spannungen um 5 V arbeiten, was für Mikrocontroller sehr bequem ist. Der P55NF06 kann auch von einem Mikrocontroller angetrieben werden, aber es muss wirklich etwa 10 V eingeschaltet werden. Das ist ein bisschen mühsam im Vergleich zum Irlz44n, ehrlich gesagt.
Hochfrequenzspezialisten wie die SIC MOSFET C2M0080120D sind in einer eigenen Liga. Sie haben winzige Schaltverluste und können Hunderte von Kilohertz oder mehr laufen. Der P55NF06 schaltet schnell genug, aber die Gate -Ladung ist auf der höheren Seite. Es ist in Ordnung für allgemeine Hochfrequenz-Sachen wie bis zu 100 kHz, aber in ultrahohen Szenarien? Nicht so sehr.
Auch unter ähnlichen MOSFETs-50n06, 65n06-hält der P55NF06 seine eigene. Der 50n06 entspricht seinem 50A-Strom, aber der P55NF06 hat eine geringere Aufnahmemahl, was weniger Stromverschwendung bedeutet. Der 65N06 kann mit 65a umgehen, aber seine Aufhebung ist etwas höher. Insgesamt ist der P55NF06 in diesen Fällen effizienter.

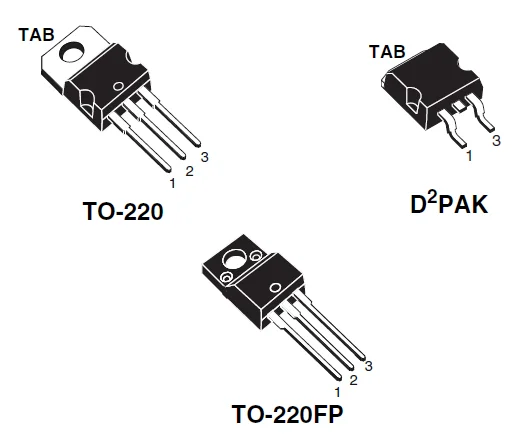

STP55NF06 -Pakete

Das STP55NF06 MOSFETist in mehreren Paketstypen erhältlich. Das häufigste ist das To-220-Paket. Dieses Paket ist einfach zu installieren und hat eine gute Wärme - Dissipationsleistung, die für die STP55NF06 von Vorteil ist, um stabil in hohen aktuellen Anwendungen zu arbeiten6. Darüber hinaus kann es auch in D²pak- und TO-220FP-Formaten verpackt werden. Das D²Pak -Paket kann in einigen Fällen ein kompakteren Layout liefern, das für Anwendungen mit begrenztem Platz geeignet ist. Das TO -220FP -Paket kann auch seine eigenen Eigenschaften in der Wärmeabteilung und -installation aufweisen. Die spezifische Leistung muss jedoch gemäß dem tatsächlichen Produktdesign ermittelt werden.
