Was ist ein Gassensor？？
Im Wesentlichen arbeiten Gassensoren auf der Grundlage der physikalischen oder chemischen Wechselwirkungen zwischen Gasen und Materialien auf der Sensoroberfläche. Unabhängig davon, ob es sich um die Erkennung schädlicher Gaslecks in der industriellen Produktion, die Überwachung der Gassicherheit in häuslichen Umgebungen oder sogar die Analyse von Atemgasen im medizinischen Bereich spielen Gassensoren eine unverzichtbare Rolle. Mit der Entwicklung des Internet der Dinge und Smart -Home -Technologien erweitern sich die Anwendungsszenarien von Gassensoren ständig, und die Anforderungen an ihre Sensibilität, Selektivität und Stabilität werden zunehmend hoch.
Wie ein Gassensor funktioniert？
Halbleiter -Gassensor -Arbeitsprinzip

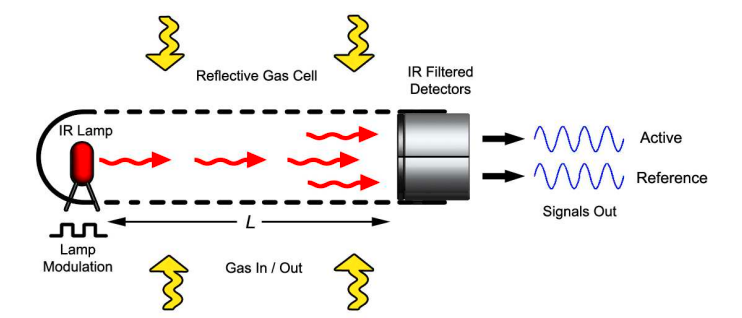

InfrarotgasSensoren arbeiten Prinzip
Ein anderer Typ istPhysikalische prinzipienbasierte Sensorenwie Infrarot -Gassensoren. Ein vollständiger Infrarot -Gassensor besteht aus einer Infrarot -Lichtquelle, einer optischen Kammer, einem Infrarotdetektor und einer Signalkonditionierungsschaltung. Diese Art von Sensor wird unter Verwendung der Absorption spezifischer Frequenz -Infrarotspektren durch Gase hergestellt. Infrarotlicht wird vom emittierenden Ende emittiert und auf das Empfangsende gerichtet. Wenn Gas vorhanden ist, absorbiert es das Infrarotlicht, wodurch die Menge an empfangenem Licht verringert wird und damit den Gasgehalt erkennt. Derzeit verwenden die fortschrittlicheren Infrarotsensoren die Dual-Wellenlänge-Dual-Empfänger, um die Erkennung genauer und zuverlässiger zu gestalten.
Elektrochemische Gassensoren Arbeitsprinzip
Es gibt auch elektrochemische Gassensoren, deren Arbeitsprinzip lautet: Erstens wird die Substanz von Interesse auf der elektrochemischen Elektrode reagiert, wodurch eine elektrochemische Reaktion erzeugt wird, die die chemische Änderung der Elektrode in ein elektrisches Signal umwandelt. Dieses Signal kann ein elektrischer Strom, eine Potentialdifferenz oder einen Widerstandswert usw. sein. Zweitens befindet sich eine Referenzelektrode im Sensor, die ein Referenzpotential bietet, um das Ausgangssignal des elektrochemischen Sensors genauer und stabiler zu gestalten. Schließlich wird das Ausgangssignal des Sensors durch eine Signalverstärkungsschaltung amplifiziert und zur Verarbeitung durch einen Computer in ein digitales Signal umgewandelt.
Gasesensorkonstruktion
Markiertes Diagramm der Innenstruktur von Gassensor
Das empfindliche Element ist der Kern des Sensors, der für die Interaktion mit Gas verantwortlich ist. Für Halbleitergassensoren ist das empfindliche Element ein Metalloxidfilm, das mit einem Keramikrohr oder einem Silizium -Substrat überzogen ist. In der Regel befindet sich ein Heizdraht daneben, der zum Erhitzen des empfindlichen Materials auf eine bestimmte Betriebstemperatur (im Allgemeinen 200-400 & 400 ° C) verwendet wird, um seine Reaktionsaktivität mit Gas zu verbessern.
Die Funktion des Umwandlungsschalters besteht darin, die physikalischen oder chemischen Veränderungen (z. B. Änderungen des Widerstands, Stroms und Lichtintensität) umzuwandeln, die vom sensitiven Element für die anschließende Verarbeitung und Analyse in Standard -elektrische Signale (wie Spannung oder Strom) erzeugt werden. Dieser Teil umfasst normalerweise elektronische Komponenten wie Widerstände, Kondensatoren und operative Verstärker.
Das Gehäuse schützt nicht nur die innere Struktur, sondern ist auch mit bestimmten Luftlöchern ausgelegt, damit das Zielgas das empfindliche Element reibungslos betreten und kontaktiert und gleichzeitig den Einfluss von Störfaktoren wie Staub und Wasserdampf verhindert. Das Wohnmaterial ist normalerweise Kunststoff oder Metall, und sein Schutzniveau variiert je nach Anwendungsszenario.
Hilfskomponenten können Temperaturkompensationselemente umfassen. Da die Eigenschaften vieler empfindlicher Materialien durch die Temperatur beeinflusst werden, kann die Temperaturkompensation die Messgenauigkeit des Sensors verbessern. Es gibt auch Lead -Terminals, um den Sensor mit externen Schaltungen zu verbinden.
Arten von Gassensoren, die auf Erfassungsprinzipien basieren
Halbleiter (Metalloxid) Gassensoren
Diese SensorenVertrauen Sie auf Metalloxidmaterialien (z. B. Zinndioxid, Wolframoxid, Zinkoxid), die auf bestimmte Gase reagieren. In sauberer Luft haften Sauerstoffmoleküle an der Oberfläche des Materials, fangen Elektronen ein und halten den Widerstand hoch (und Strom niedrig). Wenn Zielgase vorhanden sind, reagieren sie mit dem Sauerstoff, der Elektronen freigesetzt und Resistenz reduziert - diese Änderung des Widerstands wird gemessen, um die Gaskonzentration zu bestimmen.
Vorteile: Kleine Größe, niedrige Kosten, schnelle Reaktion und Eignung zum Nachweis von Methan, Propan, Kohlenmonoxid usw.
Anwendungen: Gasleckarme, Luftreiniger, Küchensicherheitssysteme und Haushaltsmelder.Einschränkungen: Niedrigere Präzision im Vergleich zu anderen Typen, sodass sie ideal für den täglichen Gebrauch, aber keine Szenarien mit hoher Genauigkeit.
Elektrochemische Gassensoren
Diese Sensoren enthalten Flüssigkeiten oder Gele, die mit spezifischen Gasen reagieren und einen schwachen elektrischen Strom erzeugen, der proportional zur Gaskonzentration & mdash ist. Je höher die Konzentration, desto stärker der Strom. Sie zeichnen sich sowohl bei der Erkennung als auch bei der Quantifizierung von Gasen mit hoher Präzision aus.Vorteile: Kompakte, energieeffiziente, stabile Ergebnisse und zuverlässig für toxische Gase wie Kohlenmonoxid, Chlor oder Wasserstoffsulfid.
Anwendungen: Handheld -Detektoren, Sicherheitshelme, Luftmonitore in Innenräumen, medizinische Diagnose und industrielle Sicherheitsinstrumente.
Einschränkungen: Begrenzte Lebensdauer (1 & ndash; 3 Jahre) aufgrund des Alterns der Komponenten, die im Laufe der Zeit ersetzt werden müssen.
Infrarot (IR/NDIR) -Sensoren
Nicht dispersive Infrarot-Sensoren (NDIR) -Sensoren emittieren Infrarotlicht und messen, wie viel von Gasen & mdash absorbiert wird. Jedes Gas hat eine einzigartige Absorption "Fingerabdruck" für bestimmte Wellenlängen. Eine verringerte Lichtintensität am Detektor zeigt das Vorhandensein und die Konzentration von Gas an.Vorteile: Keine beweglichen Teile oder chemischen Reaktionen, die zu einer langen Lebensdauer, einer hohen Genauigkeit und einer geringen Wartung führen.
Anwendungen: Erfassen Sie Kohlendioxid, Methan oder Kältemittel in Heizsystemen, Gewächshäusern, Lebensmitteln und Belüftungskontrollen.
Einschränkungen: Größere Größe, höhere Kosten und Anfälligkeit für Staub-/Feuchtigkeitsstörungen.
Katalytische Perlengassensoren
Diese Sensoren verwenden kleine, beheizte Elemente, die in einer speziellen Mischung beschichtet sind. Wenn brennbare Gase die Elemente kontaktieren, erhöhen Oberflächenreaktionen ihre Temperatur und ihre Mdash; Diese Wärmeänderung wird gemessen, um die Gaskonzentration abzuschätzen.Vorteile: Robust, zuverlässig für explosive Gase und in der schweren Industrie weit verbreitet.
Anwendungen: Raffinerien, Chemieanlagen und Kraftstoffhandhabungsmöglichkeiten.
Einschränkungen: Abhängig von Sauerstoff, um zu funktionieren, und kann bestimmte Gastypen verpassen.
Photoionisierungsdetektoren (PID)
PIDs verwenden intensives ultraviolettes Licht, um Gasmoleküle in geladene Partikel zu ionisieren und einen Strom zu erzeugen, der die Anwesenheit von Gas anzeigt. Sie zeichnen sich bei der Erkennung von flüchtigen organischen Verbindungen (VOC) wie Benzol oder Formaldehyd über.Vorteile: Schnelle Reaktion, hohe Empfindlichkeit gegenüber niedrigen Konzentrationen.
Anwendungen: Labors, gefährliche Abfälle und tragbare Felddetektoren.
Einschränkungen: Nicht universell (vermisst einige Gase) und relativ teuer.
Photoakustische Gassensoren
Diese Sensoren kombinieren NDIR- und Akustik -Technologie und verwenden gepulste Licht, um Gasmoleküle zu erhitzen, wodurch Druckwellen (Schall) erzeugt werden, die von Mikrofonen & Mdash nachgewiesen wurden. Die Signalstärke korreliert mit der Gaskonzentration.Vorteile: Hohe Empfindlichkeit, Nichtkontaktmessung, langfristige Stabilität und Eignung für niedrige Gasspiegel.
Anwendungen: Umweltüberwachung, medizinische Diagnose und kontinuierliche industrielle Sicherheitssysteme.
Einschränkungen: Empfindlich gegen Vibration/Rauschen, komplexe Kalibrierung und höhere Kosten.
MEMS -Gassensoren
MEMS-Sensoren (Mikroelektro-mechanische Systeme) integrieren winzige mechanische/elektronische Komponenten auf Siliziumchips unter Verwendung von kapazitiven, thermischen oder piezoelektrischen Erfassungen. Sie sind ultraklammern und leicht.Vorteile: Niedriger Stromverbrauch, einfache Integration in kompakte Geräte und genau für tragbare/tragbare Technologien.
Anwendungen: Smart Electronics, Automobilsysteme, Drohnen und industrielle Automatisierung.
Einschränkungen: Anfällig für Umweltfaktoren, begrenzter Messbereich und kürzere Lebensdauer unter harten Bedingungen.
Thermalleitfähigkeitsgassensoren
Diese messen, wie leicht Wärme mit einem erhitzten Draht und einem erhitzten Draht durch die Luftwärme leitet, verändert die Wärmeleitung, die gemessen wird, um den Gastyp zu identifizieren.Vorteile: Stabil, keine chemischen Reaktionen, geeignet für inerte Gase wie Helium oder Argon.
Anwendungen: Labors, Reinräume und Gasfüllstationen.
Einschränkungen: Weniger häufig für toxische oder brennbare Gase, die sich hauptsächlich auf die Analyse der Gaszusammensetzungen konzentrieren.
Jede Art gleicht die Genauigkeit, Kosten, Größe und Lebensdauer aus, wodurch sie für bestimmte Szenarien geeignet sind, von der Haushaltssicherheit bis zur industriellen Präzisionsüberwachung.

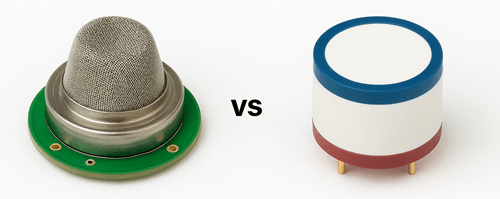

Gassensor gegen Kohlenmonoxidsensor
| Aspekt | Gassensor | Kohlenmonoxidsensor |
|---|---|---|
| Zweck | Erkennt eine breite Palette von Gasen (abhängig vom Typ). | Erfasst ausschließlich Kohlenmonoxid (CO). |
| Spezifität | Nicht spezifisch (zielt auf mehrere Gase ab). | Hochspezifisch für co. |
| Technologie | Variiert (Halbleiter, Infrarot, katalytisch usw.). | Meistens elektrochemisch (optimiert für CO). |
| Anwendungsfallfokus | Verschiedenartig (industriell, ökologisch usw.). | Sicherheitskritisch für toxische CO-Exposition. |
Abschluss
Gassensoren verbessern die Sicherheit in verschiedenen Umgebungen, indem sie schädliche Gase erkennen. Wenn Sie verstehen, wie sie funktionieren und den richtigen Sensor auswählen, können Sie sie zu Hause, am Arbeitsplatz oder an der sauberen Luft effektiv einsetzen.
Heißverkäufe Produkte von sic
71421la55j8 Upd44165184bf5-e40-eq3-a SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BLI-TR AS4C32M16SB-7BIN W25Q16FWSNIG
AS7C34098a-20jin 752369-581-C W957D6HBCX7I TR IS61LPS12836ec-200b3li MX25L12875FMI-10G QG82915PL
Produktinformationen stammen vonSic Electronics Limited. Wenn Sie sich für das Produkt interessieren oder Produktparameter benötigen, können Sie uns jederzeit online kontaktieren oder uns eine E-Mail senden: sales@sic-chip.com.
Gassensor Häufig gestellte Fragen [FAQ]
1. Konsumieren Sie viel Strom?
Es hängt vom Typ ab. Elektrochemische und katalytische Sensoren verwenden normalerweise nur sehr wenig Strom (Milliamps), wodurch sie für batteriebetriebene Geräte wie tragbare Detektoren geeignet sind. Infrarotsensoren benötigen jedoch aufgrund ihrer Lichtquellen und komplexen Elektronik oft mehr Strom (manchmal Watt), sodass sie besser für Kabel -Setups sind.
2. Kann Gasesensoren Fehlalarm?
Ja, und es ist häufiger, als Sie vielleicht denken. Störende Gase sind ein großer Schuldige - beispielsweise kann ein CO -Sensor auf Ethanoldämpfe reagieren. Hohe Luftfeuchtigkeit oder plötzliche Temperaturspitzen können auch Messwerte abwerfen. Die Auswahl eines Sensors mit integriertem Interferenzfilter hilft, aber kein Sensor ist zu 100% immun.
3. Wie gehen Gassensoren mit geringen Gaskonzentrationen um?
Die Empfindlichkeit variiert: Einige können Gase in Teilen pro Milliarde (PPB) -Rang (nützlich für die Umweltüberwachung) erfassen, während andere nur Teile pro Million (ppm) oder höher aufnehmen (gut für Sicherheitsalarme). Beispielsweise benötigen Formaldehydsensoren häufig eine Empfindlichkeit auf PPB-Ebene, während sich Propandetektoren auf PPM konzentrieren, um Warnungen vor Zündrisiken auszulösen.
4.. Gibt es Gasesensoren, die in explosiven Umgebungen arbeiten?
Absolut - „intrinsisch sichere“ Sensoren sind für explosive Atmosphären (wie Ölraffinerien oder Minen) ausgelegt. Sie sind versiegelt, um Funken des Sensors selbst daran zu hindern, brennbare Gase zu entzünden, und sie erfüllen strenge Sicherheitsstandards (z. B. ATEX oder UL -Klasse I Div 1).
5. Können Gasesensoren zu Hause kalibriert werden?
Wahrscheinlich nicht leicht. Professionelle Kalibrierung erfordert Zugang zu genauen, bekannten Konzentrationen des Zielgass, was für die meisten Benutzer nicht möglich ist. Einige Hersteller bieten Kalibrierungskits für Industriesensoren an, aber Haushaltsbenutzer müssen das Gerät in der Regel an den Hersteller oder ein Servicecenter zurücksenden.
6. Müssen Gassensoren gereinigt werden?
Gelegentlich ja. Staub, Öl oder Trümmer können den Gaseinlass des Sensors blockieren und die Reaktionsfähigkeit verringern. Insbesondere katalytische Sensoren können durch Silikone oder Blei -Dämpfe „vergiftet“ werden, die das Erfassungselement beschichten. Eine sanfte Reinigung mit Druckluft (Vermeidung von Flüssigkeiten) kann helfen, aber schwere Kontamination bedeutet häufig, den Sensor zu ersetzen.
7. Wie schnell reagieren Gassensoren auf Gaslecks?
Die Reaktionszeit reicht von Millisekunden bis Sekunden. Katalytische Sensoren reagieren schnell (unter einer Sekunde) auf brennbare Gase, was für die Sicherheit von entscheidender Bedeutung ist. Elektrochemische Sensoren dauern möglicherweise 2–10 Sekunden, um sich zu stabilisieren, während Infrarotsensoren etwas langsamer sein können (5–20 Sekunden), aber konsistenter.
8. Gibt es drahtlose Gassensoren?
Ja, viele moderne Sensoren verbinden sich über Bluetooth, Wi-Fi oder LORA zur Fernüberwachung. Sie sind in Smart Homes (mit Apps für Warnungen) oder industrielle Setups beliebt, bei denen die Verkabelung schwierig ist, wie große Lagerhäuser. Die Batterielebensdauer kann jedoch ein Kompromiss sein-drahtlose Merkmale lassen die Stromversorgung oft schneller ab.
9. Können Gassensoren Gas durch Wände oder Barrieren erkennen?
Nein, Gase müssen das Erfassungselement des Sensors direkt erreichen. Wände, versiegelte Behälter oder sogar dicke Plastikhüllen können den Gasfluss blockieren und zu verzögerten oder fehlenden Erkennungen führen. Die Platzierung ist der Schlüssel-Sensoren sollten sich in offenen Bereichen befinden, in denen sich wahrscheinlich Gas ansammeln, wie in der Nähe der Decken für hellere als Luftgase (Methan) oder Böden für schwerere (Propan).
10. Was passiert, wenn ein Gassensor den Gasspiegeln weit über seinem Bereich ausgesetzt ist?
Es könnte „gesättigt“ - der Sensor kann nicht zwischen sehr hohen Konzentrationen unterscheiden, also maximal die Lesungen. In extremen Fällen kann hohe Werte das Erfassungselement schädigen: Beispielsweise kann es den Katalysator ausbrennen und es unbrauchbar machen, wenn beispielsweise ein katalytischer Sensor den Gaskonzentrationen überschritten wird. Deshalb beinhalten viele Detektoren einen Überlastschutz, um vorübergehend abzubauen.
