In elektronischen Systemen bestimmen die Reinheit und Genauigkeit von Signalen direkt die Leistung von Geräten. Elektronische Filter bestehend ausBetriebsverstärker (Op-Amps)sind zu einer "Brücke" geworden, die ursprüngliche Signale und gültige Informationen verbindet, dank ihrer Fähigkeit, Signalfrequenzen genau zu filtern. Von der einfachen Filterung der Stromversorgung bis zur Demodulation des komplexen Kommunikationssignals erreichen diese aktiven Filter durch die geniale Kombination von Op-Ampere, Widerständen und Kondensatoren die Aufbewahrung oder Abschwächung von Signalen bei bestimmten Frequenzen. Sie lösen nicht nur die Nachteile passiver Filter wie schwache Belastungskapazität und sanfte charakteristische Kurven, sondern gewährleisten auch Stabilität und Zuverlässigkeit des Signalverarbeitungsprozesses durch den hohen Impedanzeingang und die Ausgangseigenschaften mit niedriger Impedanz von OP-AMPs. In diesem Artikel wird systematisch die grundlegenden Konzepte, Klassifizierungen, Arbeitsgrundsätze und Anwendungsszenarien von Op-Ampere-Filtern sortiert und eine vollständige Perspektive von der Theorie bis zur Anwendung für die Praxis für elektronische Ingenieurwesen liefert.
Was ist ein elektronischer Filter mit operativen Verstärkern?
Ein elektronischer Filter, der aus operativen Verstärkern (OP-Ampere) bestehtist eine Schaltung, die die Frequenzkomponenten von Eingangssignalen selektiv verarbeitet, mit Op-Amps als Kernwirkungsgeräte, kombiniert mit passiven Komponenten wie Widerständen und Kondensatoren. Im Vergleich zu passiven Filtern, die ausschließlich aus Widerständen, Induktoren und Kondensatoren bestehen, bieten diese aktiven Filter Vorteile wie kontrollierbare Verstärkung, starke Belastungskapazität und die Fähigkeit, steile Filtereigenschaften ohne große Induktoren zu erreichen. Die hohe Eingangsimpedanz und die niedrige Ausgangsimpedanz von OP-Ampern isolieren die Auswirkungen von Signalquellen und Lasten auf die Filterleistung effektiv, wodurch die Filtermodule in Kommunikationsgeräten, Instrumenten, Audioverarbeitung und anderen Feldern wichtige Module machen.
Die Rolle elektronischer Filter
Elektronische Filter spielen in elektronischen Systemen mehrere Schlüsselrollen:
Signalreinigung:Sensorausgangssignale werden oft mit verschiedenen Hochfrequenzgeräuschen gemischt. Filter können diese Geräusche beseitigen, um nützliche Signale klar zu machen. Beispielsweise können Filter bei der Ausgabe eines Temperatursensors Hochfrequenzstörungen entfernen, die von der Schaltung eingeführt werden, wodurch Temperaturdaten genauer werden.
Frequenzauswahl:In Kommunikationssystemen werden Signale verschiedener Kanäle mit unterschiedlichen Frequenzen übertragen. Filter können Signale der Zielfrequenz von ihnen auswählen, um Interferenz zwischen den Kanal zu vermeiden. Genau wie ein Radio Programme mit unterschiedlichen Frequenzen erhält, indem sie verschiedene Filter abstellen.
Anti-Interferenzschutz:Es gibt viele elektromagnetische Störungen in industrielle Umgebungen. Filter können verhindern, dass diese Interferenzsignale in sensible Schaltungen eingeben und einen stabilen Betrieb des Systems sicherstellen. Beispielsweise können Filter bei Automatisierungssteuerungsgeräten hochfrequente Interferenzen widerstehen, die beim Starten von Motoren generiert werden.
Signalformung:Während der Datenübertragung werden Signale nach Fernübertragung verzerrt. Filter können sie abschneiden, um die ursprüngliche Form der Signale wiederherzustellen und einen genauen Datenempfang zu gewährleisten.
Verschiedene Arten von elektronischen Filtern
Elektronische Filter können anhand der Art der Signale kategorisiert werden, die sie bearbeiten und die Anwendungsanforderungen verarbeiten.
Filtertypen nach Signalverarbeitung:
Analogfilter: Diese Filter verarbeiten kontinuierliche analoge Signale. Sie werden häufig in herkömmlichen Rundfunk- und Audiogeräten verwendet. Durch direkte Manipulation von Signalamplituden sind analoge Filter für Echtzeitanwendungen gut geeignet.
Digitale Filter: Diese Prozess digitalisierte diskrete Signale und sind in modernen Kommunikationsgeräten und Computersystemen weit verbreitet. Sie führen mathematische Operationen für Signaldaten aus und bieten Flexibilität und Präzision in Anwendungen wie Audioverarbeitung und Telekommunikation.
Filtertypen nach Frequenzband:
Tiefpassfilter: Diese ermöglichen niederfrequente Signale, während sie hochfrequente Unterdrückung unterdrücken. Sie sind sehr effektiv, um Geräusche und Störungen aus Signalen zu beseitigen. Beispielsweise können Tiefpassfilter die Sensorausgänge durch Entfernen von Hochfrequenzrauschen reinigen.
Hochpassfilter: Diese ermöglichen Hochfrequenzsignale, niederfrequente oder DC-Signale zu bestehen und abzuschwächen. Sie werden häufig für die Signalvereinbarung verwendet, z.
Bandpassfilter: Diese ermöglichen Signalen innerhalb eines bestimmten Frequenzbereichs, während diejenigen außerhalb dieses Bereichs unterdrückt werden. Sie sind für Anwendungen geeignet, die Frequenzauswahl und Signalextraktion erfordern, z. B. Funkempfänger, die auf bestimmte Stationen stimmen.
Band-Stop-Filter: Diese unterdrücken Signale innerhalb eines bestimmten Frequenzbandes, während Signale außerhalb des Bandes passieren können. Sie werden in Szenarien verwendet, in denen das Blockieren eines bestimmten Frequenzbereichs erforderlich ist, z. B. die Beseitigung von Stromleitungsstörungen in Audiogeräte.
All-Pass-Filter: Diese haben einen flachen Frequenzgang und dämpfen keine Frequenzen. Sie werden eher zur Phasenkorrektur, Verzögerung und Verzögerungsausgleich als für die herkömmliche Filterung verwendet.
Designtechniken und Komponenten:
Passive Filter: Diese Filter bestehen aus Widerständen, Induktoren und Kondensatoren und enthalten keine aktiven Komponenten wie Transistoren oder Verstärker. Sie sind einfach in strukturieren, kostengünstig und stabil und werden häufig in RF-Anwendungen und Netzteilen verwendet.
Aktive Filter: Dazu gehören elektronische Amplifikationskomponenten wie operative Verstärker, die die Verbesserung schwacher Signale ermöglichen. Sie sind für Anwendungen geeignet, die eine Signalverstärkung benötigen, und können im Vergleich zu passiven Filtern eine höhere Leistung und komplexere Reaktionseigenschaften erzielen.
Montagetypen:
Bordfilter: Diese werden direkt in Leiterplatten integriert, die in Geräten und Systemen verwendet werden, bei denen Platz und Integration kritische Überlegungen sind.
Panelfilter: Größere und eigenständige Filter werden in der Regel auf Gestellen oder Panels montiert, getrennt vom Hauptkreis. Sie sind ideal für Anwendungen, die bequeme Inspektion und Wartung erfordern.
Spezialfilter:
Chebyshev Filter: Diese haben Wellen im Passband oder Stoppband und bieten eine bessere Kontrollgenauigkeit in bestimmten Frequenzbereichen. Sie eignen sich für Anwendungen, die scharfe Grenzeigenschaften benötigen.
Gaußsche Filter: Dies sind lineare, glatte Tiefpassfilter, die Gaußsche Funktionen für die Gewichtsauswahl verwenden. Sie entfernen effektiv Gaußsche Rauschen und werden zur Rauschreduzierung der Signal- oder Bildverarbeitung verwendet.

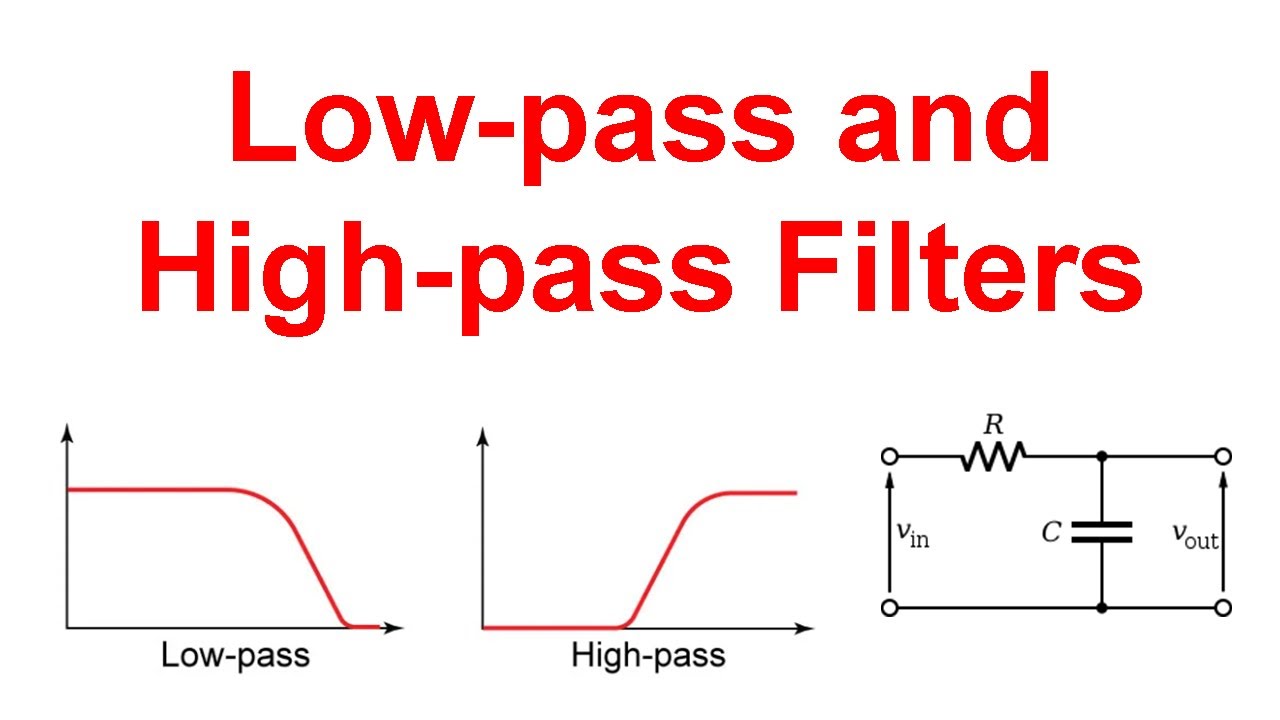

Tiefpassfilter
Grundstruktur:Bestehend aus einem Op-Amper, einem Widerstand und einem Kondensator. Ein üblicher Tiefpassfilter erster Ordnung hat eine einfache Struktur, die nur einen Op-Ampere, einen Widerstand und einen Kondensator enthält. Der Op-Ampere hier spielt die Rolle der Verstärkung und der Pufferung, was die Ausgabe des Filters stabiler macht.
Arbeitsprinzip:Wenn die Frequenz des Eingangssignals niedriger als die Grenzfrequenz ist, ist die kapazitive Reaktanz groß und das Signal wird hauptsächlich durch den Widerstand übertragen, wodurch fast ohne Abschwächung ausgegeben wird. Wenn die Frequenz höher ist als die Grenzfrequenz, nimmt die kapazitive Reaktanz stark ab, der größte Teil des Signals wird vom Kondensator abgeschoben und das Ausgangssignal wird erheblich abgeschwächt.
Anwendungsszenarien:Bei der Verbesserung von Audiogeräten, der Filterung der Stromversorgung usw. wird üblicherweise bei DC-Netzteilen die Netzteilfilter herausfiltern, um Wechselstromkomponenten herauszufiltern, um einen stabilen Gleichstromausgang bereitzustellen.
Hochpassfilter
Grundstruktur:Auch aus einem Op-Ampere, einem Widerstand und einem Kondensator, aber der Verbindungsmodus des Kondensators und des Widerstandes unterscheidet sich von dem von Tiefpassfiltern. In einem Hochpassfilter erster Ordnung ist der Kondensator im Signalweg in Reihe angeschlossen und der Widerstand ist geerdet.
Arbeitsprinzip:Bei Hochfrequenzsignalen ist die kapazitive Reaktanz gering, sodass das Signal den Kondensator sanft zum Ausgangsende gelangen kann. Während niederfrequente Signale aufgrund der großen kapazitiven Reaktanz schwierig sind, werden die meisten durch den Widerstand geerdet, wodurch die Unterdrückung von Niederfrequenzsignalen realisiert wird.
Anwendungsszenarien:Die weit verbreiteten DC-Offset, usw. In den Audioverstärkern wird häufig zur Treblebelanpassung verwendet. Hochpassfilter können in Audiosignalen niederfrequente Rauschen entfernen, wodurch sich die Höhen klarer machen.
Bandpassfilter
Ein Bandpassfilter kann Signale innerhalb eines bestimmten Frequenzbereichs ermöglichen. Dieser Frequenzbereich wird durch die untere Grenzfrequenz und die obere Grenzfrequenz bestimmt, und das Frequenzband zwischen ihnen wird als Passband bezeichnet.
Bandpassfilterschaltungsdiagramm
Grundstruktur:Kann gebildet werden, indem ein Tiefpassfilter und ein Hochpassfilter in Reihe angeschlossen werden. Der Durchgangsbereich wird bestimmt, indem die Grenzfrequenzen der beiden Filter vernünftigerweise festgelegt werden. Der OP-Ampere liefert nicht nur eine Verstärkungsfunktion, sondern kombiniert auch die Eigenschaften der beiden Filter gut.
Arbeitsprinzip:Wenn sich die Frequenz des Eingangssignals im Passband befindet, kann es sowohl den Hochpassfilter als auch den Tiefpassfilter durchlaufen und somit reibungslos ausgeben. Wenn die Frequenz niedriger als die niedrigere Grenzfrequenz ist, wird sie durch den Hochpassfilter unterdrückt. Wenn die Frequenz höher ist als die obere Grenzfrequenz, wird sie durch den Tiefpassfilter abgeschwächt.
Anwendungsszenarien:Wird in Kommunikationsempfängersystemen verwendet, um Trägersignale spezifischer Frequenzen zu extrahieren; In medizinischen Geräten wie Elektrokardiogrammen, um bestimmte Frequenzkomponenten von Elektrosignalen mit Herz zu ermitteln.
Band-Stop-Filter
Die Rolle eines Band-Stop-Filters besteht darin, Signale innerhalb eines bestimmten Frequenzbereichs zu blockieren, der auch durch die unteren und oberen Grenzfrequenzen definiert wird, und dieses Frequenzband wird als Stoppband bezeichnet.

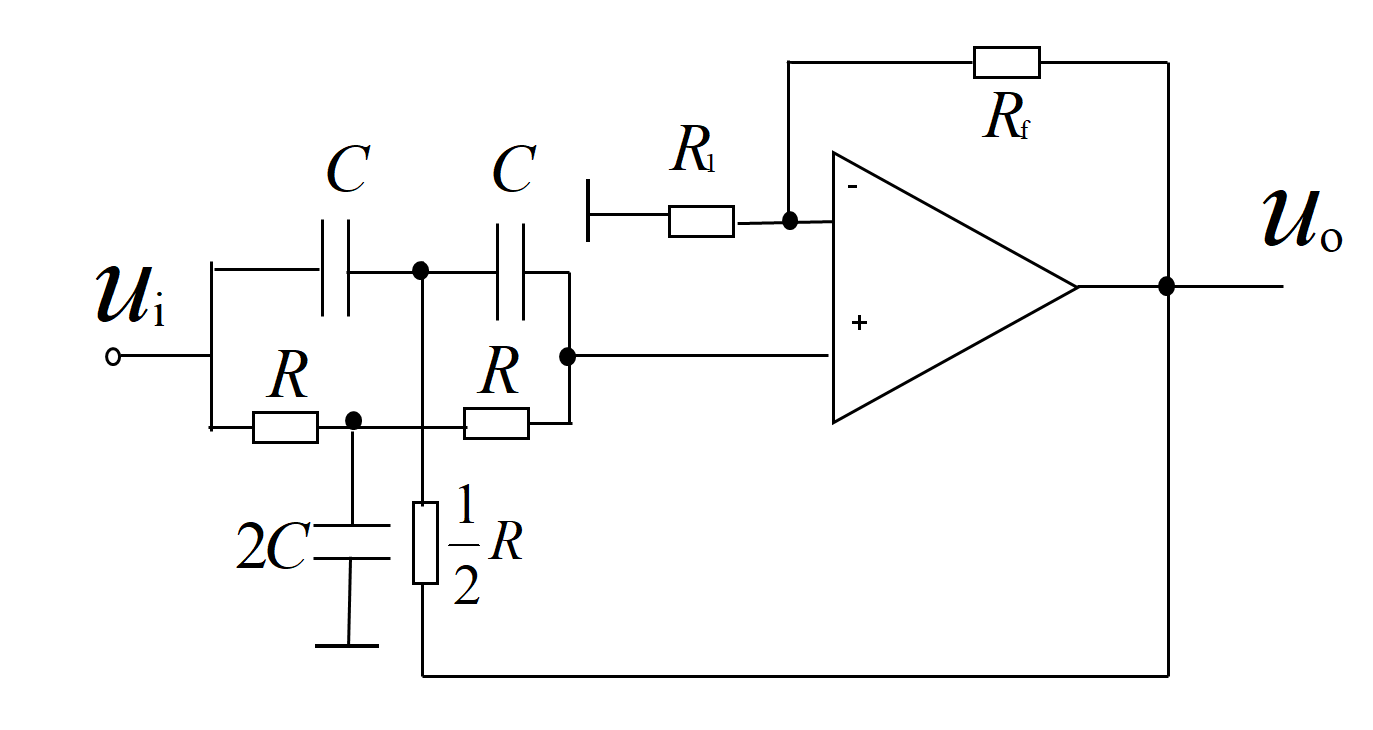

Bandstoppfilterschaltungsdiagramm
Grundstruktur:Normalerweise bestehend aus einem Tiefpassfilter und einem parallelen Hochpassfilter. Der Op-Amp spielt hier die Rolle der Signalüberlagerung und synthetisiert die Ausgangssignale der beiden Filter.
Arbeitsprinzip:Wenn sich die Frequenz des Eingangssignals im Stoppband befindet, kann es weder den Tiefpassfilter noch den Hochpassfilter durchlaufen, sodass das Ausgangssignal erheblich abgeschwächt ist. Wenn die Frequenz niedriger als die niedrigere Grenzfrequenz ist, kann sie über den Tiefpassfilter ausgegeben werden. Wenn die Frequenz höher ist als die obere Grenzfrequenz, kann sie über den Hochpassfilter ausgegeben werden.
Anwendungsszenarien:Hauptsächlich verwendet, um die Interferenz spezifischer Frequenzen zu beseitigen, z. Entfernen von Rauschen spezifischer Frequenzen in der Audioverarbeitung.
Abschluss
Mit der kontinuierlichen Entwicklung der elektronischen Technologie werden die Leistungsanforderungen für Filter immer höher, wie z. In Zukunft können Hybridfilter, die die digitale Signalverarbeitungstechnologie kombinieren, zu einem Entwicklungstrend werden und ihre Anwendungsfelder weiter erweitern. Die Beherrschung der Arbeitsprinzipien und Designmethoden dieser Filter ist für elektronische Ingenieure von entscheidender Bedeutung, da sie eine solide Grundlage für die Gestaltung und Optimierung verschiedener elektronischer Systeme bilden kann.
