A8304Sestr-T Allegro Microsystems-Single LNB-Versorgungs- und Steuerspannungsregler

Allegro Microsystems A8304Sestr+Bom

DerAllegro Microsystems A8304Sestrist ein Einkanal-Regler mit niedrigem Rauschblock (LNBR). Es integriert einen monolithischen Boost -Wandler in MOSFET, Stromerkennung und Kompensation. Mit einer 704 -kHz -Schaltfrequenz verwendet es nur wenige externe Komponenten. Mit einer I²C-kompatiblen Schnittstelle bietet sie programmierbare Spannung (± 2% Genauigkeit) und Diagnose. Der Schlafstift ermöglicht eine schlechte Abschaltung. Es befindet sich in einem 3 mm x 3 mm QFN -Paket und ist rohs -konforme, arbeitet bei -20 ° C bis 85 ° C und passt zu Satellitenkommunikation und HF -Systemen.

Allegro MicrosystemsA8304Sestr-T-Funktionen

I. funktionale Integration von Kernkern

• Monolithischer Boost -Konverter: Integriert Boost -MOSFET-, Stromerkennungs- und Kompensationsschaltung, um die Notwendigkeit externer Komponenten zu verringern.
• Low-Noise-Design: Dient als einkanaler Regler mit niedrigem Rauschblock (LNBR), das für rauschempfindliche Kommunikationssysteme geeignet ist.

Ii. Leistungsparameter

• Schaltfrequenz: 704 kHz, Unterstützung kleiner externer Komponenten (z. B. Induktoren, Kondensatoren), um den Platz für die Leiterplatte zu retten.
• Ausgangsstromlimit: Einstellbarer Bereich von 250 mA bis 950 mA* (der Maximalwert hängt von der Thermalkonstruktion von PCB ab) mit einer Herunterfahren -Timerfunktion ab.
• Steigern Sie die Spitzenstromgrenze: Skalen mit der LNB -Stromlimit, um den Überlastschutz zu optimieren.
• Optionaler temporärer aktueller Boost: Unterstützt eine vorübergehende Erhöhung der aktuellen Grenze um 25%, um den sofortigen Lastanforderungen zu bewältigen.

III. Schnittstellen und Kontrolle

• I²C-kompatible Schnittstelle: Ermöglicht die Konfiguration der Ausgangsspannung, das Aktivieren/Deaktivieren von Funktionen und die Systemstatusdiagnose.
• Disseqc 1.x Kompatibilität: Passt sich an das Diseqc -Protokoll in der Satellitenkommunikation an und unterstützt flexible 22 kHz -Tongenerierung.
• Schlafmodus (Schlafstift): Ermöglicht das schnelle Abschalten des Geräts ohne I²C-Steuerelement, um den Modus mit geringer Leistung zu erreichen und die Leistungseffizienz zu maximieren.
• Programmierbare Ausgangsspannung: Erreicht ± 2% Genauigkeit, unterstützt Startup, Rekonfiguration und kontinuierliche Ausgangskontrolle.

Iv. Schutz und diagnostische Funktionen

• Mehrere Schutzmechanismen:
  • Unterspannungssperrung (UVLO)
  • Überstromschutz (OCP)
  • Wärme Abschaltung (TSD)
• Diagnosefunktionen: Unterstützt die Fehlerberichterstattung (z. B. den PND -Status) für die Lokalisierung des Systemproblems.
• Sink_dis Bit: Steuert den Pull-up-/Pulldown-Status von Push-Pull-Ausgangsnadeln, um die Flexibilität der Schnittstelle zu verbessern.

V. Verpackung und Konformität

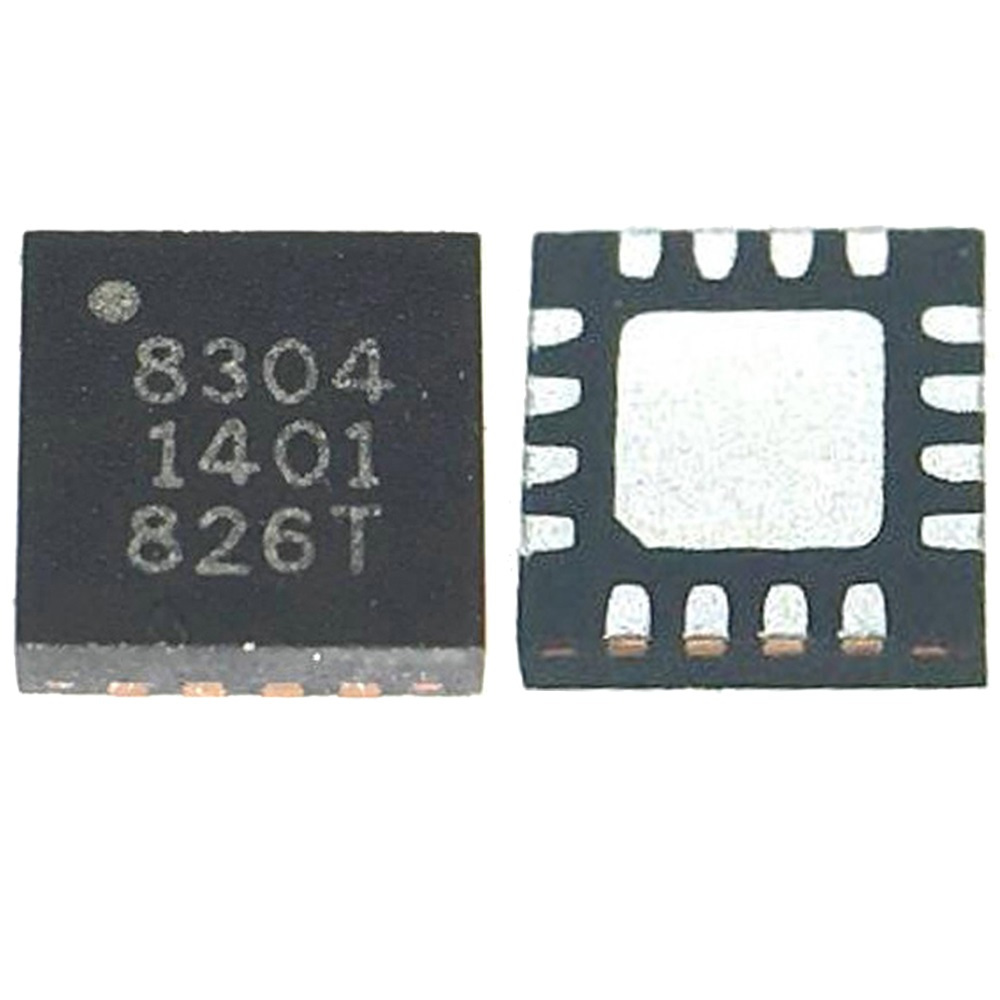

• Paket: 3 mm x 3 mm QFN -Paket mit einem freiliegenden Pad zur optimierten thermischen Dissipation.
• Umweltstandards: Bleifrei (Pb-frei), 100% mattes Blechbeamter, entspricht den ROHS-Standards.
• Betriebstemperaturbereich: -20 ° C bis 85 ° C, geeignet für Umgebungen mit breiten Temperaturen.

Allegro Microsystems A8304Sestr-Ts Anwendungen

Kernanwendungsszenarien: Versorgt stabile Leistung zu niedrigen Blöcken (LNBs) in Satellitenempfängergeräten. LNBS-Satellitensignale vergrößern und downconvert-Satelliten, die extrem geringes Geräusch erfordern. Die Niedrig-Reng-Konstruktion des A8304 und die präzise Spannungsregulation (± 2% Genauigkeit) sorgen dafür, dass die Signalqualität durch Leistungsstörungen nicht beeinflusst wird.
Protokollkompatibilität: Unterstützt die ESQC 1.x-Protokolle und die flexible 22-kHz-Tongenerierung, die sich an Multisatellitenschalt- und Antennensteueranforderungen anpasst. Häufig in häuslichen Satelliten -TV -Empfängern und professionellen Satellitenkommunikationsterminals eingesetzt.

Anwendbare Szenarien: Dient in HF-Front-End-Modulen, Basisstationssensoren oder kleinen drahtlosen Transceivern als Niedrig-Noise-Stromregler. Die 704 -kHz -Schaltfrequenz, gepaart mit kleinen externen Komponenten (z. B. Induktoren, Kondensatoren), speichert PCB -Speicherplatz für kompakte HF -Systemdesigns.
Aktuelle Verwaltungsvorteile: Einstellbarer Ausgangsstrombegrenzung (250–950 mA*) und temporäre Stromversorgungsfunktion (+25%) adressieren vorübergehende Hochleistungsanforderungen von HF-Komponenten. Der Schlafstift ermöglicht den Standby-Modus mit geringer Leistung, um die Akkulaufzeit zu optimieren.

Industrielle Kontrollszenarien: Macht mit geringer Leistungsensoren und Kommunikationsmodulen in industriellen Automatisierungsgeräten, Sensornetzwerken oder verteilten Steuerungssystemen (DCS). Der breite Betriebstemperaturbereich (-20 ° C bis 85 ° C) und mehrere Schutzmechanismen (UVLO/OCP/TSD) sorgen für einen stabilen Betrieb in harten Umgebungen.
Eingebettetes Design: Das 3 mm x 3 mm QFN-Paket mit exponiertem Pad-Thermal-Design passt zu Platz eingebetteten Motherboards oder Edge-Computing-Geräten, insbesondere in Mehrkanalsystemen, die dichte Layouts erfordern.

Typische Anwendungen: Wird in tragbaren Satellitenkommunikationsanschlüssen, UAV -Kommunikationsmodulen usw. verwendet. Die I²C-kompatible Schnittstelle unterstützt die dynamische Ausgangsspannungskonfiguration für verschiedene Lastanforderungen.
Stromeffizienzoptimierung: Schlafmodus und niedriges ruhendes aktuelles Design verlängern die Akkulaufzeit, ideal für leistungsempfindliche Handheld-Geräte.

Kompatibilität des Bewertungsausschusses: Gepaart mit dem APEK8304SES-01-MH-Bewertungsausschuss (Nicht-ROHS-konform) für eine schnelle Leistungsvalidierung in realen Schaltkreisen. Unterstützt in Engineer geführte Rauschtests, Lastantwortanalyse und Protokollkompatibilitätsdebuggen.

Verbotene Bewerbungsbereiche:Allegro sieht ausdrücklich fest, dass die A8304-Serie für die Verwendung in Lebensunterstützungssystemen oder für Geräte verboten ist, bei denen Produktfehler zu Personenverletzungen führen können (z. B. medizinische Notfallgeräte, sicherheitskritische Systeme usw.).

Allegro MicroSystems A8304SESTR-T's Attributes

Allegro Microsystems A8304Sestr-Ts Datenblatt

Allegro Microsystems A8304Sestr-T-Pinouts

Allegro MicrosystemsA8304Sestr-T-LNB-Versorgungs- und Kontrollspannungsregler von Kategorie-Einsinnen

Einzelne LNB -Versorgungs- und Kontrollspannungsregulatoren (niedriger Rauschblock)Spielen Sie eine entscheidende Rolle in Satellitenkommunikationssystemen und stellen Sie eine stabile Leistung mit geringer Leistung an LNB-Komponenten sicher, die für die Signalverstärkung und die Frequenzumwandlung von entscheidender Bedeutung sind. Diese Regulierungsbehörden müssen die Präzisionsspannungsregulierung, eine robuste Rauschunterdrückung und flexible Steuergrenzflächen ausgleichen, um die Anforderungen moderner Satellitenempfänger und Kommunikationsanschlüsse zu erfüllen. Zu den wichtigsten Anforderungen gehören einstellbare Ausgangsstromgrenzwerte, Kompatibilität mit Krankheitsprotokollen für das Satellitenwechsel und fortschrittliche Schutzmerkmale, um sich vor Spannungsschwankungen und thermischen Spannungen zu schützen.
DerAllegro Microsystems A8304SestrVorspielhaft in dieser Domäne hervorragend. Als Einzelkanal-LNBR integriert es einen monolithischen Boost-Wandler in eingebaute MOSFET-, Stromerfassungs- und Kompensationsschaltungen, wodurch externe Komponenten minimiert werden, während die Schaltfrequenz von 704 kHz für kompakte Konstruktionen liefert. Die I²C-kompatible Schnittstelle ermöglicht die programmierbaren Spannungsniveaus (± 2% Genauigkeit) und die diagnostische Berichterstattung, während ein dedizierter Schlafstift ohne digitale Steuerung eine schlechte Stilllegung sorgt. Mit einstellbaren Stromgrenzen (250–950 mA*) und vorübergehenden Überlastungsfähigkeit (+25%) passt es sich an verschiedene LNB -Lasten an. Das A8304Sestr-T ist in einem 3 mm x 3 mm QFN-Paket mit Thermalpad untergebracht und kombiniert die Compliance und den Betrieb mit breitem Temperatur (-20 ° C bis 85 ° C) und ist ideal für Satelliten-TV-Empfänger, drahtlose RF-Systeme und industrielle Anträge. Allegros Fokus auf niedrige Rauschen, hohe Integration und zuverlässige Schutz verfestigt das A8304Sestr-T als führende Wahl für das LNB-Leistungsmanagement der nächsten Generation.

A8304Sestr-T-Hersteller Allegro-Mikrosysteme

Allegro Microsystems hat sich als führender Innovator in der einzelnen LNB-Domäne für Versorgungs- und Kontrollspannungsregulierungsdomäne etabliert und liefert hochmoderne Lösungen, die Leistung und Zuverlässigkeit in Satellitenkommunikationssystemen definieren. Das Know-how des Unternehmens liegt in der Integration fortschrittlicher Technologien für die Energieverwaltung mit geringen Entwurfsprinzipien und den kritischen Bedürfnissen von LNB-Komponenten (Low-Rausch-Block), die eine stabile, interferenzfreie Leistung erfordern, um Satellitensignale effektiv zu verstärken und zu stürzen.
Ein hervorragendes Beispiel für Allegos Leistung istDieA8304Sestr, ein Einkanal-Regler mit niedrigem Rauschblock (LNBR)Dies kombiniert einen monolithischen Boost -Wandler mit integriertem MOSFET, Stromerkennung und Kompensationsschaltung. Dieses Design minimiert externe Komponenten und erreicht eine Schaltfrequenz von 704 kHz und ermöglicht kompakte und effiziente Layouts für Satellitenempfänger und HF -Systeme. Die I²C-kompatible Schnittstelle des Geräts bietet programmierbare Spannungsniveaus (± 2% Genauigkeit) und diagnostische Funktionen, um eine nahtlose Integration in komplexe Steuerungssysteme zu gewährleisten. Darüber hinaus sind Funktionen wie den Schlafstift für das Abschalten mit geringer Leistung, einstellbare Stromgrenzwerte (250–950 Ma*) und die Kompatibilität von Disseqc 1.x für 22 kHz-Tongenerierung den Fokus von Allegro auf Flexibilität und Optimierung auf Systemebene hervor.
Das A8304Sestr-T in einem 3 mm x 3 mm QFN-Paket mit thermischen Dissipationsmerkmalen veranschaulicht das Engagement von Allegro für Miniaturisierung und thermische Effizienz. Seine ROHS-Konformität und der breite Betriebstemperaturbereich (-20 ° C bis 85 ° C) erweitern seine Anwendbarkeit in Industrie-, Verbraucher- und Luft- und Raumfahrtumgebungen. Durch Priorisierung niedriger Rauschen, hoher Integration und robuster Schutz (UVLO, OCP, TSD) setzt Allegro-Mikrosysteme weiterhin Benchmarks im LNB-Leistungsmanagement und befähigen Satellitenkommunikationslösungen der nächsten Generation weltweit.
