EG25GGC-128-SGNS von Quectel Wireless Solutions Co., Ltd: Funktionen, Symbol, Fußabdruck und Datenblatt

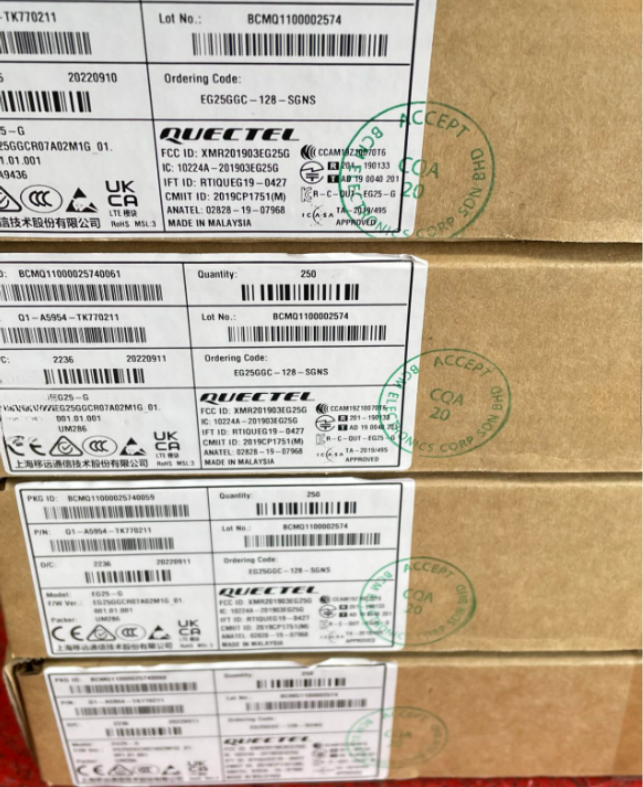

Quectel EG25GGC-128-SGNS+Bom

DerQuectel EG25GGC - 128 - SGNSist ein LTE CAT 4 -Modul, das für M2M und IoT optimiert ist. Unterstützung von 3GPP Rel. 11, es bietet bis zu 150 Mbit / s Downlink und 50 Mbit / s Uplink. Mit globaler LTE/UMTS/GSM -Abdeckung ist es rückwärts - kompatibel mit Edge/GPRS. Mit Multi -Sternbechern (GPS, Glonass, Beidou usw.) sorgt es für eine schnelle und genaue Positionierung. Ausgestattet mit USB 2.0-, UART- und I2C -Schnittstellen unterstützt Dfota und Ecall*. Kompakt (29 x 32 x 2,4 mm), niedrigem Strom (20 μA aus) und bei 35 ° C ~+75 ° C, passt Industrierouter, Videoüberwachung und robuste Geräte.

QuectelEG25GGC-128-SGNS-Funktionen

I. Kommunikationsfähigkeiten

1. Multi-Network-Standardunterstützung


• LTE-FDD: Unterstützt die Bänder B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
  • Downlink -Rate:Bis zu 150 Mbit / s; Uplink -Rate: Bis zu 50 Mbit / s.
• LTE-TDD: Unterstützt die Bänder B38/B39/B40/B41
  • Downlink -Rate:Bis zu 130 Mbit / s; Uplink -Rate: Bis zu 30 Mbit / s.
• UMTS/HSPA+: Unterstützt die Bänder B1/B2/B4/B5/B6/B8/B19
  • DC-HSDPA-Downlink-Rate:Bis zu 42 Mbit / s; HSUPA UPLINK -Rate: Bis zu 5,76 Mbit / s.
• GSM/Kante: Unterstützt die Bänder B2/B3/B5/B8
  • Rand Downlink -Rate:Bis zu 296 kbit / s; Uplink -Rate: Bis zu 236,8 kbit / s.
• Rückwärtskompatibilität: Kann in GSM/GPRS/Edge -Netzwerke zurückgreifen, um die Konnektivität in entfernten Bereichen zu gewährleisten.


2. Globale Frequenzbandabdeckung
   Unterstützt die weltweiten Mainstream -Betreiberbands (z. B. Europa, Nordamerika, China, Japan usw.) und erfüllen die internationalen Einsatzanforderungen.

Ii. Positionierung und Navigation

• Multimode -Empfang von GNSS: Integriert Qualcomm® Izat ™ Gen8c Lite -Technologie, unterstützt GPS/Glonass/Beidou/Galileo/QZSS (optional).
• Vorteil:Schnellere und genauere Positionierung, geeignet für Szenarien, für die Standortinformationen in Echtzeit erforderlich sind (z. B. Fahrzeugmontage, Vermögensverfolgung).

III. Hardware und Schnittstellen

1. Kompaktes Design


• Größe:29,0 mm × 32,0 mm × 2,4 mm, Gewicht ca. 4.9g, mit LGA -Paket (Standard), kompatibel mit dem LCC -Paketdesign.
• Kompatibilität:Pin-kompatibel mit anderen Quektelmodulen (wie UC20/UC200T, EC2X/EG21-G), unterstützt flexible Migration.


2. Reiche Schnittstellen


• Kommunikationsschnittstellen:
  • UART × 2 (Serienport und Serienanschluss des Debuggs)
  • USB 2.0 Hochgeschwindigkeitsschnittstelle (bis zu 480 Mbit / s)
  • (U) SIM -Kartenschnittstelle (unterstützt 1.8 V/3.0 V)
• Expansionsschnittstellen:
  • PCM (Digital Audio, Optional), I2C, ADC × 2, SDIO × 2 (für Wi-Fi- und SD-Karten)
  • SGMII (Ethernet), BT* (Bluetooth, optional)
• Antennenschnittstellen: Unterstützt die Hauptantenne, empfangen Sie Diversity-Antenne (RX-Diversität) und GNSS-Antennenpads.

Iv. Software und Protokolle

1. Fahrerunterstützung


• Betriebssysteme:
  • Windows 7/8/8.1/10 (USB -Serienanschluss, NDIS, MBIM -Treiber)
  • Linux 2.6 ~ 5.4 (USB -Serienanschluss, Gobinet, QMI_WWAN -Treiber usw.)
  • Android 4.x ~ 9.x (serielle USB -Port, GNSS, RIL -Treiber).


2. Protokolle und Funktionen


• Netzwerkprotokolle: Unterstützt TCP/UDP/PPP/FTP/HTTP/HTTPS/MQTT usw. für IoT -Anwendungen.
• Verbesserte Funktionen:
  • DFOTA (Delta Firmware Over-the-Air-Upgrade)
  • Ecall* (Fahrzeugnotrufanruf, in der Entwicklung)
  • DTMF (Dual-Tone Multifrequency), QuecFile* (Dateiverwaltung), Queclocator® (Positionierungsdienst).

V. Leistung und Zuverlässigkeit

1. Übertragungstechnologie


• MIMO -Technologie: Unterstützt die Empfangsdiversitätantenne (RX-Diversität), um die Datenrate zu verbessern und die Zuverlässigkeit zu verknüpfen.
• Sprachfunktionen: Unterstützt Volte (optional), digitales Audio, Echo -Stornierung und Rauschunterdrückung.


2. Elektrische Eigenschaften


• Stromversorgungsspannung: 3,3 V ~ 4,3 V (typischer Wert 3,8 V).
• Stromverbrauch:
  • Abschaltmodus:20 μA
  • Schlafmodus:3ma (typischer Wert)
  • Leerlaufmodus:22 mA
• Betriebstemperatur:
  • Standardbereich:-35 ° C ~ +75 ° C.
  • Erweiterter Bereich:-40 ° C ~ +85 ° C (Anpassung an raue Umgebungen).

Quectel EG25GGC-128-SGNS-Anwendungen

I. Industriales Internet der Dinge (IIOT)

• Unterstützt LTE CAT 4 hohe Datenraten (150 Mbit / s Downlink) und mehrfach-Band-Abdeckung, die Anforderungen an die Erfassung von Echtzeitdaten und die Fernüberwachung erfüllen.

• Rückwärtskompatibel mit GSM/Edge -Netzwerken, um eine zuverlässige Konnektivität in abgelegenen Industrieorten ohne 4G/3G -Abdeckung zu gewährleisten.

• Bietet SGMII-Ethernet-Schnittstellen und reichhaltige UART/USB-Schnittstellen für die Protokollumwandlung und die Integration von Multi-Geräte in industrielle Geräte.

• Kompaktes Design (29 mm × 32 mm) und niedriger Stromverbrauch (3MA im Schlafmodus), geeignet für tragbare Geräte, die eine Miniaturisierung und eine lange Akkulaufzeit erfordern.

• Unterstützt Volte (optional) und digitale Audio -Schnittstellen (PCM) für die Erfassung von Sprachkommunikation und Multimedia (z. B. Barcode Scanning, Bildübertragung).

• Integrierte Multi-Konstellations-GNSS (GPS/BEIDOU usw.) für die Positionierung von Asset und Pfad.

Ii. Intelligentes Fahrzeug und Transport

• Multi-Constellation GNSS-Positionierung (unterstützt Beidou/GPS/GLONASS) für hochpräzise Echtzeit-Standortdaten (geeignet für die Fahrzeugnavigation und die Trajektorienverfolgung).

• Unterstützt ECALL* (Notfallanruf im Fahrzeug, in der Entwicklung) und DTMF für sichere Kommunikation und Notfallreaktion.

• Breiter Betriebstemperaturbereich (-40 ° C ~+85 ° C), um Temperaturschwankungen in Fahrzeugumgebungen zu widerstehen.

• Die MIMO -Technologie verbessert die Zuverlässigkeit der drahtlosen Verbindung und stellt eine stabile Übertragung von Datenüberwachungsdaten sicher.

• DFOTA (Delta Firmware Over-the-Air) unterstützt die Remote-Wartung und senkt die Betriebskosten für die Bereitstellung großer Geräte.

III. Sicherheit und Überwachung

• Hochgeschwindigkeits-LTE-Getriebe (150 Mbit / s Downlink) ermöglicht Echtzeit-HD-Video-Streaming.

• Kompatibel mit Wi-Fi (über die SDIO-Schnittstellenerweiterung) und Bluetooth* (BT4.0, optional) für die Zusammenarbeit mit mehreren Networks und die Sensorintegration.

• Unterstützt Sicherheitsprotokolle wie HTTPS/SSL, um die Sicherheit der Datenübertragung zu gewährleisten.

• Reiche Schnittstellen (z. B. I2C, ADC) passen sich an verschiedene Sensorverbindungen an (Temperatur/Luftfeuchtigkeit, Rauch, Zugangskontrolle usw.).

• Niedriges Stromdesign (20 μA im Abschaltmodus) verlängert die Akkulaufzeit für batteriebetriebene Geräte.

Iv. Verbraucher- und kommerzielle Elektronik

• USB 2.0-Hochgeschwindigkeitsschnittstelle für Plug-and-Play-Kompatibilität mit Laptops und Tablets.

• Globale Frequenz-Band-Berichterstattung (LTE-FDD/TDD, UMTS, GSM) für die Netzwerkschaltung in grenzüberschreitenden Reise- oder Geschäftsszenarien.

• Unterstützt FTP/HTTP -Protokolle für Remote -Multimedia -Inhalte (Bilder, Videos) Updates.

V. Andere vertikale Felder

• GNSS-Positionierung und geringem Stromverbrauch für die langfristige Bereitstellung und Standortverfolgung von Feldgeräten.

• Fallback in GSM/Edge Networks für die Netzwerkberichterstattung in abgelegenen Ackerland oder Berggebieten.

• Unterstützt das MQTT -Protokoll (IoT -Standardprotokoll) für sichere medizinische Datenübertragung und Cloud -Speicher.

• Hardwarekompatibilität (PIN-kompatibel mit EC2X-Modulen) erleichtert die Iteration der Geräte und senkt die F & E-Kosten.

Quectel EG25GGC-128-SGNS 'Attribute

Quectel EG25GGC-128-SGNS-Datenblatt

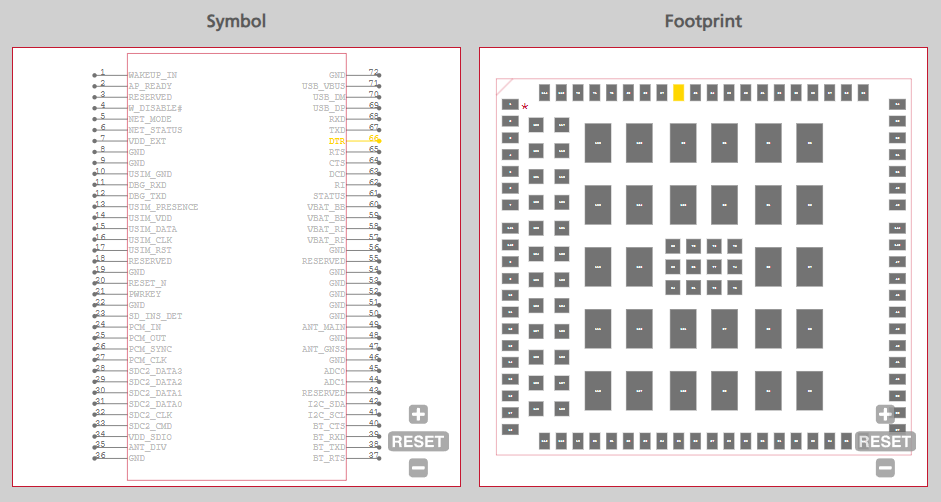

Quectel EG25GGC-128-SGNS 'Symbol und Fußabdruck

Quectel EG25GGC-128-SGNS 'Kategorie-LTE CAT 4 -Modul optimiert für M2M und IoT

DerLTE CAT 4 -Modul, optimiert für M2M (Maschinen-zu-Maschin) und IoT (Internet of Things), dient als kritischer Enabler für nahtlose Konnektivität in intelligenten Systemen. Es wurde entwickelt, um die Anforderungen von IoT-Szenarien für Industrie und Verbraucher gerecht zu werden, und bietet eine robuste Leistung mit hohem Datendurchsatz, globaler Netzwerkkompatibilität und Effizienz mit geringer Leistung. Nutzung von 3GPP Rel. 11 Technologie, sie liefert maximale Downlink-Geschwindigkeiten von bis zu 150 Mbit / s und Uplink-Geschwindigkeiten von 50 Mbit / s, um eine schnelle Übertragung von Echtzeitdaten wie HD-Videoprostien, Sensorwerte und Fernbedienungssignalen zu gewährleisten.
Ein wesentlicher Vorteil liegt in seiner Multi-Network-Kompatibilität und unterstützt LTE-FDD, LTE-TDD, UMTS/HSPA+und GSM/GPRS/Edge. Diese Vielseitigkeit ermöglicht es Geräten, in Bereichen mit begrenzter 4G/3G -Abdeckung nahtlos in globalen Netzwerken und Fallback zu Legacy -Systemen zu arbeiten, wodurch die Zuverlässigkeit in entfernten oder unterversorgten Regionen verbessert wird. Die Integration von Multi-Konstellations-GNSS (GPS, Glonass, Beidou, Galileo und QZSS) erhöht den Nutzen weiter und bietet eine schnelle und präzise Positionierung für Anwendungen wie Flottenverfolgung, Asset-Management und Smart-Transport.
Für das Hardware-Design verfügt das Modul über einen kompakten Formfaktor, der typischerweise etwa 29 mm x 32 mm x 2,4 mm und einen geringen Stromverbrauch (z. B. 20 & mgr; A im Potenzialsmodus) ist, wodurch es ideal für räumlich begrenzte und batteriebetriebene Geräte ist. Es unterstützt eine breite Palette von Schnittstellen (USB 2.0, UART, I2C, SDIO) und industrielle Protokolle (TCP/UDP, MQTT, HTTPS) und ermöglicht eine einfache Integration mit Sensoren, Kameras und anderen Peripheriegeräten. Erweiterte Funktionen wie DFOTA (Delta Firmware Over-the-Air) vereinfachen die Remote-Wartung, während die MIMO-Technologie die Stabilität der drahtlosen Verbindungen verbessert.
DerQuectel EG25GGC-128-SGNSVeranschaulicht diese Funktionen als führendes LTE CAT 4 -Modul für M2M/IoT. Auf der EG25-G-Plattform basiert es, kombiniert die globale Bandabdeckung, die robuste Temperaturtoleranz (-35 ° C bis +75 ° C, länger auf -40 ° C bis +85 ° C) und Zertifizierungen aus Hauptträgern und Regionen. Unabhängig davon, ob Sie in industriellen Routern, Videoüberwachungssystemen oder robusten Tablets eingesetzt werden, sorgt dies für eine zuverlässige, leistungsstarke Konnektivität, die die Innovation intelligenter Anwendungen in allen Branchen vorantreibt.

EG25GGC-128-SGNS-Hersteller-Quectel

Im Bereich vonLTE CAT 4 -Module optimiert für M2M und IoT, Quectel hat sich als führender Innovator etabliert und die Konnektivität in verschiedenen Branchen vorantreibt. Die Durchbrüche des Unternehmens liegen in der Integration von leistungsstarken drahtlosen Technologien mit kompakten, energieeffizienten Designs, die auf Maschinen-zu-Maschinen-Kommunikation zugeschnitten sind. Zum Beispiel veranschaulichen die Module EG25-G-Serien, einschließlich der EG25GHGC-128-SGNs, diese Exzellenz durch die Unterstützung von 3GPP Rel. 11 LTE mit Spitzendatenraten von 150 Mbit / s Downlink und 50 Mbit / s Uplink, um eine schnelle Datenübertragung für IoT-Anwendungen in Echtzeit wie Industrieautomatisierung und Videoüberwachung zu gewährleisten.
Quectels Engagement für die globale Kompatibilität zeigt sich in der Unterstützung der Module für weitreichende Frequenzbänder in LTE-FDD-, LTE-TDD-, UMTS- und GSM-Netzwerken, wodurch die nahtlose Konnektivität in über 150 Ländern ermöglicht wird. Diese Vielseitigkeit, verbunden mit Rückwärtskompatibilität mit Edge/GPRS, gewährleistet auch in Regionen mit begrenzter 4G -Abdeckung die Zuverlässigkeit. Die Einbeziehung von Multi-Konstellations-GNSS (GPS, Glonass, Beidou, Galileo, QZSS) verbessert ihren Nutzen in ortssensitiven Anwendungen wie Flottenverfolgung und intelligenter Landwirtschaft.
Der Fokus des Unternehmens auf Hardware-Innovation spiegelt sich in Funktionen wie MIMO-Technologie für eine verbesserte Verbindungsstabilität, DFOTA (Delta Firmware Over-the-Air) zur Fernwartung und ein kompaktes LGA-Paket (29x32x2,4 mm) wider, das die Integration in raue Geräte vereinfacht. Darüber hinaus unterstützen Quectel -Module umfangreiche industrielle Protokolle (MQTT, HTTPS, TCP/UDP) und Schnittstellen (USB 2.0, UART, I2C) und richten sich an verschiedene IoT -Ökosysteme.
Zertifizierungen von großen Fluggesellschaften (z. B. Deutsche Telekom, Verizon) und Regulierungsbehörden (CE, FCC, SRRC) unterstreichen ihre globale Marktbereitschaft. Insbesondere der EG25GGC-128-SGNS fällt mit seinem verlängerten Temperaturbereich (-40 ° C bis +85 ° C), einem geringen Stromverbrauch (20 & mgr; A in Standby) und einem robusten Design heraus, was ihn ideal für harte industrielle Umgebungen macht. Durch die Kombination von technischen Exzellenz mit branchenspezifischen Lösungen hat Quectel seine Position als vertrauenswürdiger Anbieter von LTE CAT 4-Modulen festgenommen und die nächste Generation von M2M- und IoT-Innovationen weltweit betrieben.
