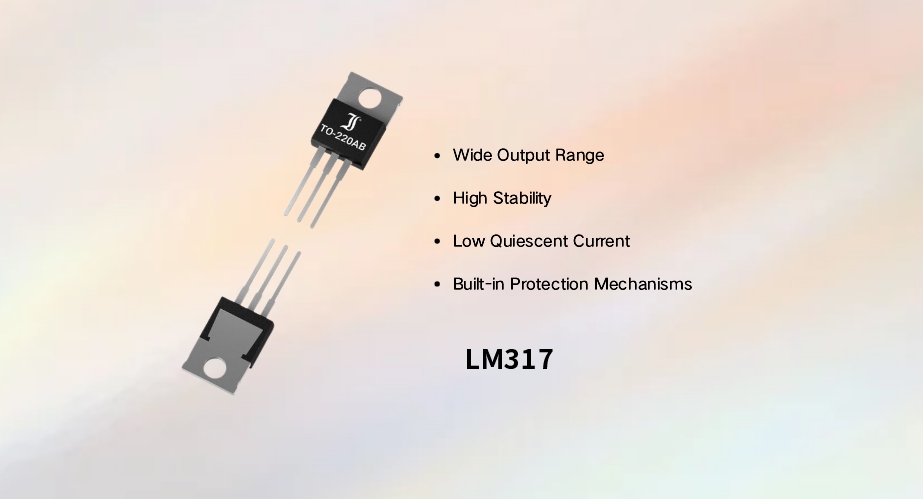

ICH.LM317: Kerneigenschaften eines Präzisionsstromregulators
Der LM317ist ein klassischer Drei-TerminalEinstellbarer Spannungsregler, bekannt für seine außergewöhnlichen Präzisionsregulierungsfunktionen, wodurch es zu einem Grundnahrungsmittel in der elektronischen Schaltungsdesign ist. Als vielseitiges Gerät ermöglicht es nicht nur die Spannungsregulierung, sondern fungiert auch als Präzisionsstromregler. Seine Kernmerkmale umfassen:
·Breiter Ausgangsbereich: Die Ausgangsspannung kann kontinuierlich von 1,25 V auf 37 V eingestellt werden. Bei der Konfiguration als Stromquelle reicht der Ausgangsstrom typischerweise von 10 mA bis 1,5A und richtet sich an die Bedürfnisse verschiedener Mittel- und Low-Power-Geräte.
·Hohe Stabilität: Es verfügt über eine extrem niedrige Spannungsregelungsrate (typischer Wert 0,01%/V) und Lastregulierungsrate (typischer Wert 0,1%), um stabile Ausgabe zu gewährleisten, selbst wenn die Eingangsspannung schwankt oder Lasten ändert.
·Eingebaute Schutzmechanismen: Integriert Überstromschutz, Überhitzungsschutz und Schutzgebietsschutz. Bei Schaltungsstörungen begrenzt es automatisch den Ausgangsstrom oder schaltet sich automatisch ein und schützt sowohl das Gerät als auch die Last vor Beschädigungen.
·Niedriger ruhender Strom: Mit einem typischen Ruhestrom von 5 mA hilft dies bei der Reduzierung des Stromverbrauchs und sorgt für batteriebetriebene tragbare Geräte besonders geeignet.
In praktischen Anwendungen wird der LM317 üblicherweise in Präzisionsinstrumenten, Testgeräten und Ladegeräten verwendet. In Laboratorien kann beispielsweise der LM317 verwendet werden, um eine Präzisions -DC -Stromquelle zu erstellen und stabile Testströme für verschiedene elektronische Komponenten bereitzustellen.
Ii.LM317T: Eine zuverlässige Wahl für Hochleistungsgeräte
Das LM317T ist eine Paketvariante des LM317, die speziell für Hochleistungsanwendungen ausgelegt ist. Während der Kernfunktionen des LM317 beibehalten wird, ist es für Leistungsfunktionen optimiert:
·Verbessertes Design der Wärmeabteilung: Übernimmt ein bis-220-Paket mit einem großen Kühlkörper. Dies löst effizient die während des Betriebs erzeugte Wärme ab und ermöglicht eine höhere Leistungsabteilung (typischerweise 15 W und sogar noch höher mit ordnungsgemäßer Wärmeableitung).
·Hochstromausgangskapazität: Unter guten Wärmeableitungsbedingungen kann der Ausgangsstrom 1,5A erreichen und den Stromversorgungsbedarf von Hochleistungsgeräten wie kleinen Motoren und Hochleistungs-LED-Treibern erfüllen.
·Kompatibilität mit LM317: Seine elektrischen Eigenschaften sind nahezu identisch mit dem LM317 und ermöglichen einen direkten Austausch von Schaltungskonstruktionen ohne wesentliche Änderungen - - fählerische Ingenieure mehr Flexibilität bei der Selektion.
Aufgrund seiner ausgezeichneten Leistungsbearbeitung und -zuverlässigkeit wird der LM317T in der industriellen Steuerung, der Automobilelektronik und den Haushaltsgeräten häufig eingesetzt. Zum Beispiel kann der LM317T in Autoladegeräten die entsprechende Spannung und den Strom stabil ausgeben, um Autobatterien zu laden.
III. Detaillierter Vergleich zwischen LM317 und LM317T
Merkmal | LM317 | LM317T |
Paketart | Metalldose bis 3, Plastik bis-220 usw. | To-220 |
Maximaler Ausgangsstrom | 1,5a (mit richtiger Wärmeabteilung) | 1,5A (bis 220 Paket bietet eine bessere Wärmeabteilung und ermöglicht einen höheren tatsächlichen Ausgangsstrom) |
Leistungsdissipationskapazität | Niedriger (abhängig von Packung und Wärmeabteilung) | Höher (ausgezeichnete Wärmeabteilung mit TO-220-Paket) |
Wärmeableitungsanforderung | Benötigt im Allgemeinen einen Kühlkörper | Eingebaute Kühlkörper in der Packung; Bessere Leistung der Wärmeabteilung, erfordert aber dennoch Aufmerksamkeit in Hochleistungsanwendungen |
Typische Anwendungsszenarien | Vorbereitungsgeräte mit mittlerer und niedriger Leistung (z. B. Präzisionsinstrumente, tragbare Geräte) | Hochleistungsgeräte (z. B. Motorantriebe, Hochleistungs-LED-Beleuchtung, Automobilelektronik) |
Preis | Relativ niedriger | Etwas höher als LM317 (aufgrund von Verpackungskosten) |
Iv. Wie wählen Sie zwischen LM317 und LM317T?
Die Auswahl zwischen LM317 und LM317T hängt von bestimmten Anwendungsszenarien und -anforderungen ab und berücksichtigt die folgenden Faktoren:
·Strombedarf: Für Anwendungen mit geringer Leistung mit minimaler Wärmeableitungsanforderungen-z. B. kleine elektronische experimentelle Schaltkreise oder Stromversorgungsversorgungen mit geringer Leistung-ist der LM317 eine kostengünstige Option. Für Hochleistungsgeräte, die eine kontinuierliche Leistung mit hohem Strom (z. B. Hochleistungs-LED-Array-Treiber oder kleine Motorkontrollen) erfordern, sind die Vorteile der LM317T-Wärmeableitungen und Leistungsfunktionen besser geeignet.
·Raumbeschränkungen: Der zu 220 verpackte LM317T ist relativ größer. Wenn das Schaltungsdesign strenge Platzeinschränkungen und geringe Strombedürfnisse aufweist, können andere LM317-Varianten für Kleinpackungen vorzuziehen sein.
·Kostenfaktoren: Wenn sowohl die Leistung als auch der Strombedarf erfüllt sind, bietet der LM317 möglicherweise einen Kostenvorteil für budgetempfindliche Projekte.
·Wärmeableitungsbedingungen: Wenn der Raum für interne Geräte zusätzliche Komponenten der Wärmeableitungen einschränkt, bietet das Paket des LM317T-TO-220 mit einem integrierten Kühlkörper eine bessere Wärmeableitung, sodass es besser geeignet ist.
V. Alternativen zu LM317 und LM317T
Über LM317 und LM317T hinaus dienen mehrere andere Spannungsreglergeräte als Alternativen für verschiedene Anwendungen:
·LM117/LM217: Teil derselben Serie wie LM317 mit ähnlicher Leistung. Der LM117 arbeitet über einen breiteren Temperaturbereich (-55 ° C bis 150 ° C), geeignet für Hochtemperaturumgebungen; Der LM217 (-25 ° C bis 150 ° C) ist ideal für industrielle Szenarien mit mittelschwerer Temperaturanforderungen.
·LT1083/LT1084/LT1085: Hochstromig einstellbare Regulatoren aus der linearen Technologie (jetzt von ADI erworben) mit Ausgangsströmen von 5A, 3A bzw. 1,5a. Sie verfügen über eine niedrige Ausfallspannung und eine hervorragende Leitungsregulation, die für hochströmende und hocheffiziente Anwendungen geeignet sind.
·AD620: In erster Linie ein Instrumentierungsverstärker (wie im Referenzdokument beschrieben, handelt es sich um einen kostengünstigen Verstärker mit hoher Präzisionsinstrumentierung mit flexibler Gewinneinstellung, niedrigem Stromverbrauch und einem breiten Stromversorgungsbereich-in Skalen, medizinischen Instrumenten und Datenerfassungssystemen). In speziellen Präzisionssignal -Konditionierungsschaltungen, die sowohl eine Signalverstärkung als auch die begrenzte Spannungsregulation erfordern, kann es mit anderen Komponenten als Alternative verwendet werden. Der AD620 ist jedoch kein dedizierter Regulierungsbehörde, und sein alternativer Gebrauch erfordert detaillierte Konstruktion und Validierung basierend auf bestimmten Schaltungsanforderungen.
Vi. Abschluss
LM317 und LM317T als klassische verstellbare Spannungsregulatoren, die jeweils in einzigartigen Szenarien exzentieren. Der LM317 zeichnet sich in mittleren und niedrigen Vorbereitungsgeräten mit präziser Regulierung und Kosteneffizienz auf, während der LM317T, der die überlegene Wärmeabteilung des TO-220-Pakets und die erhöhte Leistungsbehandlung nutzt, eine zuverlässige Wahl für Hochleistungsgeräte ist.
In praktischen Anwendungen sollte die Auswahl auf Leistungsanforderungen, Platzbeschränkungen, Kostenbudgets und Wärmeableitungsbedingungen basieren. Das Erforschen alternativer Optionen kann auch spezialisierte Anforderungen befriedigen. Unabhängig von der Auswahl ist ein sorgfältiges Schaltungsdesign von wesentlicher Bedeutung, um einen stabilen und zuverlässigen Betrieb zu gewährleisten und elektronische Geräte konsistente Leistungsunterstützung zu bieten.
