Eingehende Spannungsregler LM2576 Eingehende Analyse: Eine umfassende Anleitung von Funktionen zu Anwendungen

LM2576 ist ein klassischer Stroßenschaltungsreglereingeführt von Texas Instruments (TI). Seit seiner Einführung hat es eine wichtige Position im Bereich der DC -Leistungsumwandlung in Einklang gebracht. Mit seiner ausgereiften Technologie, seiner stabilen Leistung und seiner breiten Anwendbarkeit hat es sich zu einem Benchmark-Produkt in den Step-Down-Szenarien mit mittlerer und niedriger Leistung entwickelt. Die Anwendungsszenarien umfassen mehrere Felder wie industrielle Steuerung, Automobilelektronik, Unterhaltungselektronik und batteriebetriebene Geräte. In diesem Artikel können Ingenieure und Elektronikbegeisterte das relevante Wissen von LM2576 schnell und umfassend verstehen und klare und praktische Anleitungen für die Arbeit des Stromversorgungsdesigns bieten.

Stiefenspannungsregler LM2576 Übersicht

Der LM2576 ist ein klassischer auf Induktorbasis basierender Sternspannungsreglervon Texas Instruments ins Leben gerufen. Es wurde speziell für mittel- und niedrige Szenarien entwickelt. Es verfügt über einen maximalen Ausgangsstrom von 1A und wird häufig für die industrielle Steuerung, die Automobilelektronik und andere Felder verwendet. Es verfügt über einen Eingangsspannungsbereich von 7-40 V (mit einigen Anbietern von bis zu 60 V) und sowohl feste Ausgangsspannungen (wie 3,3 V/5V) und angepasste Ausgangsspannungen (1.23-37-V/5V). Bei einer Schaltfrequenz von 52 kHz wird eine Umwandlungseffizienz von 75%-88%erzielt, was eine signifikante Energieeffizienzvorteile hat. Der Chip integriert Überstromschutz- und Wärmeleitfunktionen, um die Systemzuverlässigkeit zu verbessern. Die periphere Schaltung ist einfach und erfordert nur einen Induktor, Kondensator und eine Diode, was zu einem niedrigen Konstruktionsschwellenwert führt. Pakete ermöglichen wie TO-220 die Wärmeableitung und passen sich an verschiedene Installationsanforderungen an, was es zu einer optimalen Wahl macht, die die Leistung und die Benutzerfreundlichkeit in Einklang bringt.
Wenn Ihr Projekt ein Modell aus dieser Serie benötigt, kontaktieren Sie uns bitte, um das neueste Angebot zu erhalten.

LM2576+Bom

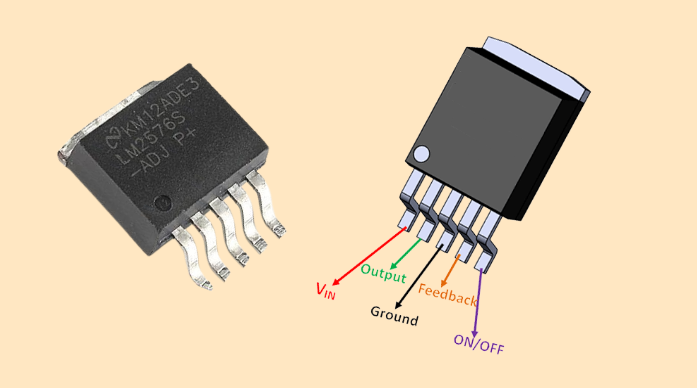

Sternspannungsregler LM2576 Pinouts

Wenn Sie das häufig verwendete TO-220-Paket (Modell LM2576T) als Beispiel verwendet, sind die Funktionen seiner Stifte in der folgenden Tabelle angezeigt:

PIN -Eigenschaften und Konstruktionsüberlegungen

Vin Pin: Die Eingangsspannung muss sich im angegebenen Bereich befinden (normalerweise 7V-40 V). Andernfalls kann es Chipschäden oder einen abnormalen Betrieb verursachen. Im Design sollte am Eingangsende ein geeigneter Filterkondensator hinzugefügt werden, um Welligkeit und Rauschen in der Eingangsspannung zu reduzieren.

Vout Pin: Die Genauigkeit der Ausgangsspannung hängt mit der Last zusammen. Bei der Gestaltung der Ausgangskreis sollten Komponenten wie Induktoren und Kondensatoren vernünftigerweise ausgewählt werden, um sicherzustellen, dass die Stabilität und Welle der Ausgangsspannung den Anforderungen entspricht.

Feedback -Pin: Dieser Stift ist sehr empfindlich gegenüber Rauschen. Während der Verkabelung sollte seine Länge minimiert werden, und es sollte vermeiden, dass die Kabelverkabelung des Stromversorgungswegs gekreuzt wird, um zu verhindern, dass Geräuschstörungen die Stabilität der Ausgangsspannung beeinflussen. Bei einstellbaren Ausgangsmodellen sollten die externen Widerstände hochpräzise Widerstände (z. B. 1% Toleranz) sein, um die Genauigkeit der Ausgangsspannung sicherzustellen.

Ein/Aus -Pin: Wenn keine Fernbedienung des Switch-Status des Chips erforderlich ist, kann dieser Pin direkt mit einem hohen Niveau (für hochrangige Modelle) oder dem linken Schwimmbetrieb (gemäß den Anforderungen des spezifischen Modells) verbunden werden.

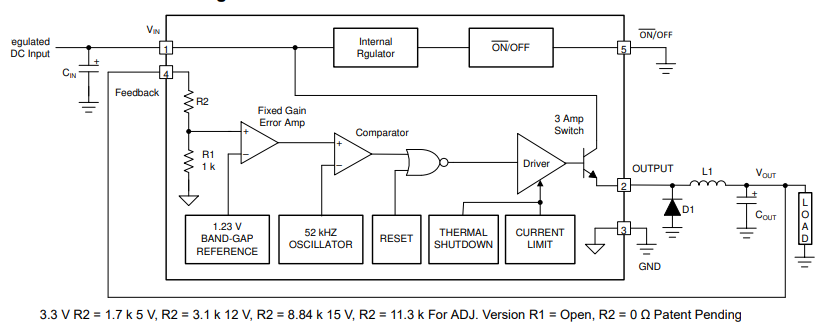

LM2576 Funktionalblockdiagramm

Die innere Struktur vonDer LM2576 hauptsächlichbesteht aus den folgenden Kernmodulen:

Spannungsreferenz: Bietet eine stabile Referenzspannung und dient als Eingangsbank für den Fehlerverstärker.

Fehlerverstärker: Vergleicht die Rückkopplungsspannung mit der Referenzspannung, verstärkt das Fehlersignal zwischen ihnen und steuert sie den Ein/Aus -Status des Netzschalters.

Oszillator: Erzeugt ein Taktsignal mit fester Frequenz (52 kHz), um den Schaltrhythmus der gesamten Schaltung zu steuern.

Netzschalter: Typischerweise ein MOSFET, das unter der Steuerung des Taktsignals und des Ausgangssignals des Fehlerverstärkers ein- oder ausgeschaltet wird, wobei die Energieübertragung und -umwandlung ermöglicht werden.

• Schutzkreis: Beinhaltet Überstromschutz und thermische Abschaltschaltungen, um den Chip unter abnormalen Bedingungen zu schützen.

Sein Arbeitsprozess ist wie folgt: Nach der Abtastung der Eingangsspannung wird eine Rückkopplungsspannung erhalten. Diese Rückkopplungsspannung wird mit der Referenzspannung im Fehlerverstärker verglichen, um ein Fehlersignal zu erzeugen. Das Fehlersignal wird mit dem vom Oszillator erzeugten Taktsignal kombiniert, um die Ein-/Aus des Netzschalters zu steuern. Wenn der Netzschalter eingeschaltet ist, liefert die Eingangsspannung dem Induktor und lastet durch den Schalter Strom, und der Induktor speichert Energie. Wenn der Netzschalter ausgeschaltet ist, setzt der Induktor die gespeicherte Energie über die freie Diode frei und liefert weiterhin Strom für die Last. Durch diesen Vorgang mit geschlossenem Kreislauf bleibt die Ausgangsspannung stabil.

LM2576 -Funktionen

Hohe Effizienz:Bei einer Schaltfrequenz von 52 kHz kann die Umwandlungseffizienz unter verschiedenen Lastbedingungen 75% -88% erreichen. Eine höhere Effizienz bedeutet einen geringeren Stromverbrauch des Chips selbst, wodurch die Anforderungen an die Wärmeableitung reduziert wird, wodurch er für Anwendungen mit begrenzter Wärmeableitungsraum geeignet ist.
Breiter Eingangsbereich:Der DC-Eingangsspannungsbereich beträgt typischerweise 7V-40 V, und einige Modelle (wie LM2576HVT) können bis zu 60 V unterstützen. Dies ermöglicht die Anpassung an verschiedene Leistungseingangsszenarien und verbessert die Vielseitigkeit des Chips.
Ausgabeflexibilität:Mehrere Ausgangsspannungsversionen sind verfügbar, einschließlich fester Ausgänge (3,3 V, 5 V, 12 V, 15 V) und einstellbarer Ausgänge (1,23 V-37 V). Modelle mit festen Ausgaben können direkt ohne zusätzliche Anpassungen verwendet werden. Einstellbare Ausgänge ermöglichen eine flexible Einstellung der Ausgangsspannung durch ein externes Widerstandsnetzwerk, wodurch die Anforderungen verschiedener Geräte erfüllt werden.
Schutzmechanismen:Eingebautes Überstromschutz und thermische Abschaltungsfunktionen. Wenn der Ausgangsstrom den angegebenen Schwellenwert überschreitet, aktiviert der Überstromschutzkreis, um den Ausgangsstrom zu begrenzen und die Schädigung des Chips aufgrund einer Überstrom zu verhindern. Wenn die Anschlusstemperatur des Chips die festgelegte Temperatur überschreitet (normalerweise 125 ° C), stoppt die thermische Abschaltfunktion den Betrieb des Chips und wird nach Abneiung der Temperatur automatisch fortgesetzt, wodurch der Chip vor Überhitzungsschäden geschützt wird.
Andere Funktionen:Es hat niedrige Standby -aktuelle Eigenschaften. Wenn der Chip ausgeschaltet oder unter Lichtbelastung ausgeschaltet ist, ist der Stromverbrauch niedrig, wodurch die Akkulaufzeit von batteriebetriebenen Geräten verlängert wird. Darüber hinaus haben einige Modelle eine externe Synchronisationsfunktion, sodass die Schaltfrequenz mit einem externen Taktsignal synchronisiert werden kann, wodurch die Interferenz zwischen verschiedenen Schaltungen verringert wird.

LM2576 Anwendungen

Der LM2576, ein beliebter Schritt - Down Switching RegulatoR aus Texas Instruments findet aufgrund seiner zuverlässigen Leistung und flexiblen Funktionen verschiedene Anwendungen in mehreren Branchen.

1. Industriekontrolle

Sensor- und Aktuatorkraft: In industriellen Automatisierungssystemen benötigen zahlreiche Sensoren wie Temperatur, Druck und Positionssensoren eine stabile Niedrigspannungsstromversorgungen. Der LM2576 kann den häufig verwendeten 24 -V -Industrie -Strombus in stabile 5 V oder 3,3 V für diese Sensoren umwandeln. In ähnlicher Weise können kleine Maßstäbe wie Magnetventile durch die regulierte Ausgabe des LM2576 angetrieben werden.

Mikrocontroller -Leistung: Industrielle Kontrolleinheiten setzen häufig Mikrocontroller ein, um verschiedene Operationen zu verwalten und zu koordinieren. Der LM2576 bietet eine stabile Stromquelle, mit der sichergestellt wird, dass der Mikrocontroller ohne Spannungsschwankungen verursacht wird.

2. Automobilelektronik

In - Auto -Infotainment -Systemen: Geräte wie Autofunkgeräte, GPS -Navigationssysteme und Touchscreen -Displays benötigen eine stabile Stromversorgung. Der LM2576 kann die Batteriespannung von 12 V oder 24 V in die angemessenen niedrigen Spannungsniveaus (z. B. 5 V oder 3,3 V) um diese Komponenten einstellen. Es kann auch den elektrischen Transienten und Spannungsspitzen standhalten, die während des Motorstarts und anderer Fahrzeugbetriebe auftreten.

Dashboard -Elektronik: Instrument -Cluster -Anzeigen, die Speedometer, Kraftstoffmessgeräte und Warnindikatorlichter enthalten, stützen sich auf stabile Leistung.Der LM2576Gewährleistet einen konsequenten Betrieb der Elektronik hinter diesen Displays und liefert dem Treiber genaue und zuverlässige Informationen.

3.. Unterhaltungselektronik

Router- und Netzwerkgeräte: Router, Schalter und drahtlose Zugriffspunkte erfordern eine stabile Leistung, um die Netzwerkkonnektivität aufrechtzuerhalten. Der LM2576 kann die Eingangsspannung aus dem Leistungsadapter (normalerweise 9 V - 12 V) in die erforderlichen 5 V oder 3,3 V für die interne Schaltung, einschließlich Mikroprozessoren, Speicherchips und Netzwerk -Schnittstellenkomponenten, konvertieren.

Set - Top -Kästchen: Diese Geräte werden zum Empfangen und Dekodieren von Fernsehsignalen verwendet. Der LM2576 bietet die erforderliche Leistung für verschiedene Abschnitte des SET -Top -Box, wie z.

4. Batterie - betriebene Geräte

Tragbare medizinische Geräte: Geräte wie Glukosemeter, tragbares Elektrokardiogramm (EKG) -Monitore und Handheld -Pulsoximeter laufen häufig auf Batterien. Der LM2576 kann die Batteriespannung (z. B. 7,4 V von einem Lithium -Ionen -Akku) in einen stabilen 5 -V- oder 3,3 V umwandeln, wodurch die Akkulaufzeit mit relativ hoher Effizienz und Stromversorgungssensoren, Mikrocontroller und Anzeigeeinheiten verlängert wird.

Drahtlose Sensorknoten: Im Internet of Things (IoT) werden drahtlose Sensorknoten, die in verschiedenen Umgebungen eingesetzt werden, von Batterien betrieben. Der LM2576 kann die Batteriespannung für den Funktransceiver-, Mikrocontroller- und Sensorkomponenten des Knotens auf einen geeigneten Niveau bringen, wodurch der längere Betrieb ohne häufiges Batterieersatz ermöglicht wird.

Fixe Ausgangsspannungsversion Typisches Anwendungsdiagramm

Dies ist ein typisches Anwendungsdiagramm vonDer LM2576Behoben - Ausgangsspannungsversion. Es dauert 7 V - 40 V (60 V für HV) unregulierter DC -Eingang. Zu den Schlüsselkomponenten gehören Eingangskungskondensator (100 μF), Induktor L1 (100 & mgr; H), frei - Wheeling -Diode D1 (1N5822) und Ausgangskungsnot (1000 μF), die +5 -V -regulierte Ausgangsleistung für 3A -Last bereitstellen.

1,2-V bis 55-V einstellbar 3-A-Netzteil mit geringer Ausgangswelle

Dies ist ein 1,2 - 55 V einstellbarer 3A -Stromversorgungskreis mit LM2576HV - Adj. Es dauert 55 V unregulierte Gleichstromeingang, wobei Komponenten wie CIN (100 μF), L1 (150 & mgr; H), D1 (1N5822), Cout (2000 μF) und R1/R2 zur Spannungsanpassung. Ein optionaler Ripple -Filter (20 & mgr; H -Induktor + 100 μF Kondensator) reduziert die Ausgangswelligkeit.

Inverting Buck-Boost entwickelt –12 V

Dies ist ein invertierender Boost -Schaltkreis mit LM2576HV - Adj. Es dauert +12 bis +45 V unregulierter Gleichstromeingang. Komponenten wie CIN (100 μF), L1 (68 μH), D1 (1N5822) und Cout (2200 μF) arbeiten mit dem Chip, um einen regulierten - 12 -V -Ausgang bei 0,7a zu erzeugen, wodurch die Spannungsinversion und -regulation ermöglicht werden.

Wie man benutztLM2576?

1. Anforderungenanalyse

Bestimmen Sie zunächst den Eingangsspannungsbereich, den Ausgangsspannungswert und den maximalen Laststrom. Wenn beispielsweise die Eingangsspannung von 7 V bis 40 V variiert und Sie einen stabilen 5 -V -Ausgang mit einem maximalen Laststrom von 1A benötigen, wählen Sie das entsprechende LM2576 -Modell. Behoben - Ausgangsmodelle wie LM2576T - 5.0 können für einfache Anwendungen ausgewählt werden. Für einstellbare Ausgangsanforderungen ist die einstellbare Version besser geeignet.

2. Auswahl der Komponenten

• Induktor: Berechnen Sie den erforderlichen Induktivitätswert. Normalerweise ist ein 33 ° C -Induktor eine häufige Wahl, stellt jedoch sicher, dass sein Sättigungsstrom den maximalen Ausgangsstrom überschreitet und einen niedrigen Gleichstromwiderstand aufweist.

• Kondensatoren: Wählen Sie Eingangs- und Ausgangskondensatoren gemäß den Ripple -Anforderungen aus. Der Eingangskungsverstand C1 kombiniert häufig einen 10 & mgr; f -Elektrolytkondensator und einen 0,1 μF -Keramikkondensator, um Eingangsrauschen zu filtern. Der Ausgangskondensator C2 verwendet einen 100 & mgr ;f -Elektrolytkondensator und einen 0,1 μF -Keramikkondensator, um die Ausgangswelligkeit zu reduzieren.

• Kostenlos - Wheeling -Diode: Wählen Sie eine geeignete Diode wie 1N5822. Die umgekehrte Breakdown -Spannung sollte höher sein als die maximale Eingangsspannung, und die Vorwärtsstrombewertung sollte den Ausgangsstrombedarf erfüllen.

3.. Schaltungsdesign und PCB -Layout

Zeichnen Sie ein detailliertes Schaltwerksschema gemäß dem typischen Anwendungskreis. Trennen Sie beim Ablegen der PCB den Strompfad vom Signalpfad. Der Kraftweg sollte kurz und dick sein, um den Widerstand und die Induktivität zu verringern. Verwenden Sie eine einzelne Punkt Erdung oder eine Grundebene für zuverlässige Erdung. Für - 220 Pakete reservieren Sie genügend Platz für Kühlkörper in hohen Stromanwendungen.

4.. Debugging und Testen

Testen Sie nach dem Erstellen des Prototyps die Ausgangsspannung, die Ripple und die Effizienz. Wenn die Ausgangsspannung instabil ist oder der Ripple zu groß ist, überprüfen Sie die Komponentenverbindungen, Komponentenwerte und das Layout von PCB auf mögliche Störungen oder falsche Auswahlen und nehmen Sie zeitnahe Anpassungen vor.

Fehlerbehebung häufiges Problem

Übermäßige Ausgangswelle: Dies kann durch unzureichende Ausgangskontaktorkapazität, unangemessener Kondensatortyp oder 不合理 -Verkabelung verursacht werden. Versuchen Sie, die Kapazität des Ausgangskondensators zu erhöhen, indem Kondensatoren mit einem niedrigen äquivalenten Serienwiderstand (ESR) verwendet werden oder die Verkabelung optimiert werden, um die Länge der Leistungspfade und Signalwege zu verkürzen.
Instabile Spannung: Dies kann aus Störungen in der Rückkopplungsschaltung, einer unsachgemäßen Auswahl von Induktoren oder Kondensatoren oder einer übermäßigen Fluktuation der Eingangsspannung zurückzuführen sein. Überprüfen Sie, ob die Verkabelung des Feedback -Pin angemessen ist, durch geeignete Induktoren und Kondensatoren ersetzen oder am Eingangsende eine Filterschaltung hinzufügen, um die Eingangsspannung zu stabilisieren.
Geringe Effizienz: Dies kann durch einen übermäßigen Vorwärtsspannungsabfall der Freilaufdiode, durch übermäßiges Gleichstromwiderstand des Induktors oder durch eine übermäßige Überwachung des Schalttransistors verursacht werden. Verwenden Sie Schottky -Dioden mit niedrigem Vorwärtsspannungsabfall, Induktoren mit niedrigem Gleichstromwiderstand oder prüfen, ob der Chip bei der normalen Schaltfrequenz betrieben wird.

Äquivalente für LM2576

LM1117
Typ- und Spannungsregelungsmodus: Lieder Dropout Linear Regler (LDO). Es stabilisiert die Ausgangsspannung, indem der Spannungsabfall der internen Transistoren eingestellt werden. Im Vergleich zu Schaltregulatoren hat es eine kleinere Ausgangsspannungsripple.
Ausgangsspannung: Erhältlich in verschiedenen Fixed -Ausgangsspannungsversionen wie 1,8 V, 2,5 V, 3,3 V usw.
Ausgangsstrom: Der typische Ausgangsstrom beträgt 800 mA und einige erweiterte Versionen können 1a erreichen. Es ist für Schaltkreise geeignet, die für Stromrauschen und mit geringem Laststrom wie Mikrocontroller -Systemen und Audioschaltungen empfindlich sind.
Ausfallspannungscharakteristik: Die Tropfenspannung ist niedrig, normalerweise etwa 1,2 V unter Volllast. Seine Effizienz ist höher als die der gewöhnlichen linearen Regulatoren, jedoch niedriger als die von Schaltregulatoren.
CS51411
Typ- und Spannungsregelungsmodus: Er gehört zu den Schaltregulatoren und unter Verwendung von PWM (Impulsbreitenmodulation), um die Ausgangsspannung anzupassen, die eine hohe Umwandlungseffizienz erreichen kann.
Ausgangsspannung: Der einstellbare Ausgangsspannungsbereich ist breit, wodurch verschiedene Spannungsanforderungen erfüllt und sich an komplexere Szenarien für die Stromversorgungsdesign anpassen können.
Ausgangsstrom: Es verfügt über eine starke Ausgangsstromfähigkeit und kann eine große Lastantriebskapazität bieten, die für Schaltkreise mit hohem Leistungsbedarf geeignet ist.
Weitere Merkmale: In der Regel in mehrere Schutzfunktionen integriert, wie z. B. Überstromschutz, Überspannungsschutz und Übertemperaturschutz. Es kann auch eine schnelle transiente Reaktionsfähigkeit haben, um mit schnellen Laständerungen umzugehen.
LM723
Typ- und Spannungsregelungsmodus: Es handelt sich um einen allgemeinen linearen Spannungsregler, der als positiver Spannungsregler oder als negativer Spannungsregler durch geeignete externe Schaltungskonfiguration verwendet werden kann. Es stabilisiert die Ausgangsspannung durch Fehlerverstärkung und Rückkopplungsregelung.
Ausgangsspannung: Der Einstellbereich der Ausgangsspannung ist von 2 V bis 37 V breit und die Ausgangsspannung kann flexibel über ein externes Widerstandsnetzwerk eingestellt werden.
Ausgangsstrom: Seine eigene Ausgangsstromfähigkeit ist begrenzt, im Allgemeinen um zehn Milliampere, kann jedoch den Ausgangsstrom erweitern, indem externe Transistoren an die Anleihe an größeren Lasten angeschlossen werden.
Anwendungsszenarien: Aufgrund seiner Flexibilität wird es häufig in Laborscheiben, industriellen Kontrollgeräten und anderen Anlässen verwendet, die bestimmte Anforderungen an die Genauigkeit der Spannungsregulierung haben und nicht besonders große Laststrom haben.
LM7912
Typ- und Spannungsregelungsmodus: Drei-terminale feste negative Spannungsregler. Es kann die Eingangs -DC -Spannung in eine stabile -12V -Ausgangsspannung umwandeln und die Ausgangsspannung durch Einstellung interner Schaltungen stabil halten.
Ausgangsspannung: fester Ausgang von -12 V, nicht einstellbar.
Ausgangsstrom: Der maximale Ausgangsstrom beträgt im Allgemeinen 1A, was einige Schaltungen erfüllen kann, die ein negatives Stromversorgung erfordern und den aktuellen Bedarf innerhalb dieses Bereichs aufweisen, wie z.
Anwendungsszenarien: häufig in elektronischen Geräten verwendet, die eine stabile Netzteil von -12V erfordern, wie z. B. Audio -Stromverstärkerschaltungen, um negative Stromversorgung für verwandte Chips bereitzustellen.

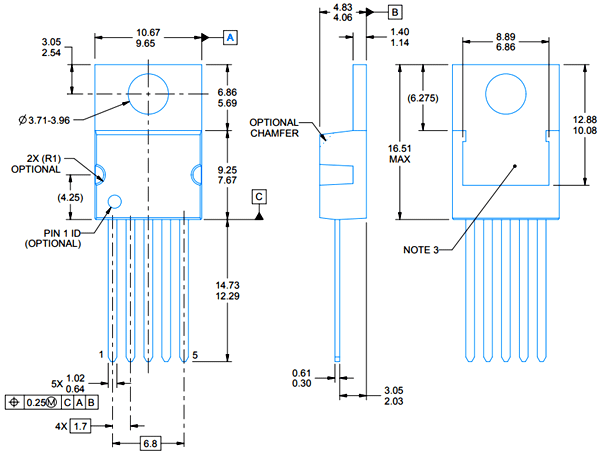

LM2576Paketinformationen

Der LM2576 ist in mehreren Hauptpaketstypen erhältlich:

To-220 Paket (LM2576T): Dies ist ein häufig verwendetes Durchleitungspaket mit einer guten Wärmeableitungsleistung, die zum Abkühlen über einen Kühlkörper geeignet ist. Das PIN -Layout ist klar und erleichtert manuelles Löt und Installation.

To-263 Paket: Ein Oberflächenmontagepaket, ideal für die automatisierte Produktion. Es nimmt weniger PCB-Raum ein, hat jedoch eine leicht minderwertige Wärmeableitungsleistung im Vergleich zum TO-220-Paket.

Verschiedene Pakete haben unterschiedliche thermische Widerstandsparameter. Der Wärmewiderstand des Übergangs zu 220 beträgt typischerweise etwa 60 ° C/w (ohne Kühlkörper), der durch Hinzufügen eines Wärmekühlings erheblich reduziert werden kann. Bei der Gestaltung einer thermischen Lösung sollte die entsprechende Heizkühlkörpergröße und -art basierend auf dem Stromverbrauch und der Betriebsumgebungstemperatur des Chips ausgewählt werden, um sicherzustellen, dass die Anschlusstemperatur des Chips im angegebenen Bereich bleibt.

LM2576 Datenblatt

LM2576 Datasheet.pdf

Abschluss

Abschließend,Der LM2576Steht eine zeitlose und zuverlässige Lösung im Bereich der Schritte der Spannungsregelung, der Ausgleicheffizienz, der Vielseitigkeit und der einfachen Konstruktion. Sein breites Eingangsbereich, flexible Ausgangsoptionen und robuste Schutzmechanismen machen es zu einem Grundnahrungsmittel in verschiedenen Anwendungen - von der industriellen Steuerung bis zur Automobil- und Unterhaltungselektronik.
Egal, ob Sie ein Ingenieur entwerfen, das ein kompaktes Leistungsmodul entworfen hat oder ein begeistertes Prototyp ein batteriebetriebenes Gerät, seine Funktionen, Arbeitsprinzipien und das Design von Nuancen ihr volles Potenzial ausschöpfen. Während neuere Aufsichtsbehörden möglicherweise höhere Frequenzen oder kleinere Fußspuren anbieten, bleibt der LM2576 eine Auswahl für seine nachgewiesene Leistung und Zugänglichkeit.
Durch die Nutzung der Erkenntnisse in diesem Leitfaden - von der Auswahl der Komponenten bis zum PCB -Layout - können Sie seine Funktionen nutzen, um stabile und effiziente Stromversorgungssysteme zu erstellen. Während sich die Technologie weiterentwickelt, dauert das Erbe des LM2576, ein Beweis für seinen dauerhaften Wert im Leistungsmanagement.
