74HC gegen 74LS -Serie ICs: Ein umfassender Vergleich

Die 74 -Serie von integrierten Schaltungen (ICs)ist seit Jahrzehnten das Rückgrat der digitalen Elektronik und ermöglicht das Design von Logik-Toren, Flip-Flops, Zählern und anderen wesentlichen digitalen Bausteinen. Zu den beliebtesten Varianten gehörenDer 74HCUnd74LS -Seriejeweils für bestimmte Anwendungen optimiert, basierend auf ihren zugrunde liegenden Technologie- und Leistungsmerkmalen. In diesem Artikel werden ihre Unterschiede in den Konstruktionen, elektrischen Parametern und praktischen Anwendungsfällen untersucht und die Ingenieure helfen, die richtige Serie für ihre Entwürfe auszuwählen.

Kerntechnologie: Was zeichnet sie aus?

Die primäre Unterscheidung zwischen 74HC und 74LS -Serie liegt in ihrerHalbleitertechnologie, was ihr elektrisches Verhalten und ihre Eignung für verschiedene Umgebungen bestimmt:

74LS -Serie: Kurz gesagt, für "Low-Power Schottky TTL" basieren diese ICs aufTransistor-Logik (TTL). Sie verwenden bipolare Junction -Transistoren (BJTs) mit Schottky -Dioden, um die Schaltzeit und den Stromverbrauch im Vergleich zu früheren TTL -Varianten zu verkürzen (z. B. 7400). Schottky -Dioden verhindern die Transistorsättigung und ermöglichen eine schnellere Schaltgeschwindigkeit.

74HC -Serie: Kurz gesagt, für "Hochgeschwindigkeits-CMOs" sind diese ICs aufgebautKomplementäres Metal-Oxid-Sämiewerk (CMOS)Technologie. Sie verwenden sowohl P-Kanal- als auch N-Kanal-Metal-Oxid-Sämiener-Feld-Effekt-Transistoren (MOSFETs), um eine hohe Geschwindigkeit mit minimalem Stromverbrauch zu erreichen. Die CMOS -Technologie ist bekannt für ihre hohe Eingangsimpedanz und die liefende statische Leistungsabteilung.

Schlüsselvergleich der elektrischen Parameter

Die technologischen Unterschiede zwischen 74HC und 74LS führen zu unterschiedlichen elektrischen Eigenschaften, die in der folgenden Tabelle zusammengefasst sind:

74LS: Streng von einer 5 -V -Stromversorgung abhängig (Toleranz: ± 5%). Abweichungen außerhalb dieses Bereichs können Fehlfunktionen oder Schäden verursachen und die Verwendung in batteriebetriebenen Geräten mit variablen Spannungen einschränken.

74HC: Arbeitet über einen weiten Bereich (2 V-6 V), wodurch sie sich an Niederspannungsdesigns (3,3 V) und Legacy 5V-Systeme anpassbar machen. Diese Flexibilität ist für die moderne Elektronik von entscheidender Bedeutung, bei denen Stromeffizienz und Spannungsdiversität Prioritäten sind.

2.Stromverbrauch

74LS: Verbraucht erhebliche statische Leistung (auch im Leerlauf) aufgrund des kontinuierlichen Stromflusses in BJTs. Dynamische Leistung (während des Schaltens) trägt dazu bei, was sie für batteriebetriebene Geräte ungeeignet macht.

74HC: Hat einen statischen Stromverbrauch nahezu null (MOSFETS-Strom nur während des Schaltens). Dynamische Leistungsskalen mit Frequenz bleiben jedoch bei typischen Betriebsgeschwindigkeiten viel niedriger als 74 l. Dies macht 74HC ideal für tragbare Elektronik.

3.Geschwindigkeits- und Ausbreitungsverzögerung

74LS: Bietet eine Ausbreitungsverzögerung von ~ 9 ns bei 5 V, geeignet für Anwendungen mit mittlerer Geschwindigkeit (bis zu ~ 50 MHz).

74HC: Erreicht ~ 7 ns Verzögerung bei 5 V, wobei schneller bei höheren Spannungen (z. B. 6 V) umschaltet wird. Obwohl nicht so schnell wie Hochgeschwindigkeits-TTL-Varianten (z. B. 74F), entspricht 74HC den Anforderungen der meisten allgemeinen digitalen Schaltungen (bis zu ~ 100 MHz).

4.Eingangs-/Ausgangseigenschaften

Eingangsimpedanz: 74l 74HC zeichnet mit seiner ~ 10 <Sup> 12 </sup> ω-Eingangsimpedanz einen vernachlässigbaren Strom, wodurch er zum Schnittstellen mit hohen Impedanzquellen geeignet ist.

Ausgabeantrieb: 74Ls können mehr Strom (8 mA) versenken als 74HC (4MA), was es besser macht, schwere Lasten wie LEDs oder Relais ohne externe Puffer zu treiben. Die Ausgabe von 74HC reicht jedoch für die meisten Schnittstellen auf Logikebene aus.

Geräuschimmunität: 74HCs höhere Rauschmargen (aufgrund der CMOS -Logik) machen es resistenter gegen elektrisches Rauschen - kritisch in industriellen Umgebungen oder überfüllten PCBs mit hoher elektromagnetischer Interferenz (EMI).

5.Kompatibilität

74LS: Ist TTL-kompatibel, was bedeutet, dass es nahtlos mit anderen TTL-Geräten funktioniert, aber Level-Shifter müssen mit CMOS-Schaltungen verkürzt werden.

74HC: Ist sowohl TTL- als auch CMOS-kompatibel bei 5 V und vereinfacht Mixed-Technology-Designs. Bei niedrigeren Spannungen (3,3 V) schnitt es direkt mit modernen CMOS -Mikrocontrollern.

Schaltung der 74LS74

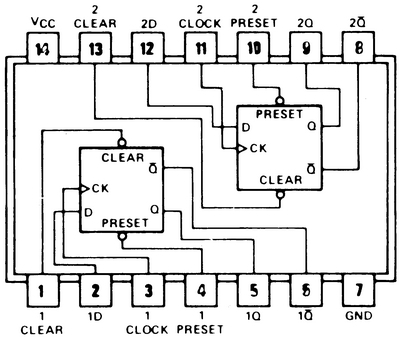

Die folgende Abbildung zeigt das interne logische Diagramm eines mit einem 74LS74-Doppel-D-Type positiven Kanten ausgelösten Flip-Flop, wodurch die Verbindungen und Funktionen der Uhr, voreingestuft und eindeutig über die Stifte eingelegt werden.

Andere 74LS -Serien ICs

Zähler
74LS90: Asynchroner Dezimalzähler, konfigurierbar für binäre/Dezimalmodi mit Reset- und Set -Funktionen. Wird in der Taktivitäts- und Pulszählung verwendet.
74LS161: Synchroner 4-Bit-Binärzähler mit synchronem Zurücksetzen und voreingestellter Hochfrequenz (~ 30 MHz), geeignet für digitale Frequenzmessgeräte.
74LS163: Ähnlich wie 74LS161, aber mit synchronem Reset, wodurch Störungen reduziert werden.
74LS192: Synchrone Up/Down -Dezimalzähler mit asynchronem Zurücksetzen und Voreinstellung. Verwendet in der bidirektionalen Zählung (z. B. Montagelinienzählungen).

Register
74LS174: 6-Bit-Flip-Flop-Register mit parallelen Eingang/Ausgabe und zurückgesetzt. Wird für die temporäre Speicherung von Daten verwendet.
74LS194: 4-Bit-Bidirektionalverschiebungsregister, das linke/rechte Verschiebungen und seriellparallele Konvertierung unterstützt (z. B. UART-Kommunikation).
74LS374: 8-Bit-Flip-Flop-Register mit Tri-State-Ausgang, geeignet für die Isolierung von Busdaten (z. B. Prozessor-Peripherie-Wechselwirkung).

Encoder & Decoder
74LS148: 8-zu-3-Zeile-Prioritätscodierer mit Priorität mit höherem Eingang. Wird beim Tastaturscannen verwendet.
74LS47: BCD-to-Seven-Segment Decoder-Fahrer Nixie-Röhren mit Blindfunktion (z. B. Multimeter-Anzeigen).
74LS138: 3-zu-8-Zeilendecoder. Wird zur Adressdecodierung verwendet (z. B. Speicheradressierung).

Multiplexer und Datenauswahlern
74LS151: 8-zu-1-Datenauswahl, Gating-Eingänge über Adresslinien. Wird für das Multisignal-Schalter (z. B. Sensoraufnahme) verwendet.
74LS153: Dual 4-zu-1-Selektoren teilen Adresslinien, geeignet für parallele Datenauswahl.

Flip-Flops & Riegel
74LS74: Dual D Flip-Flops mit Auslöser und asynchronem Set/Reset. Verwendet in sequentiellen Schaltungen.
74LS75: 4-Bit-Verriegelung mit hochrangiger Verriegelung. Wird für die A/D -Ausgangspufferung verwendet.
74LS112: Dual JK Flip-Flops mit fallender Auslöser, Zähl- und Frequenzabteilung fähig.

Arithmetische Logikeinheiten und Vergleicher
74LS181: 4-Bit Alu unterstützt 16 arithmetische/logische Operationen, Kern der frühen Mikroprozessoren.
74LS85: 4-Bit-Größenvergleichsausgabe "größer/weniger/gleich". Verwendet bei der Datensortierung.

Spezialfunktionschips
74LS245: 8-Bit-Bidirektional-Bus-Transceiver mit Richtungskontrolle. Wird für die Bidirektional-Bus-Übertragung (z. B. Prozessor-Memory-Schnittstelle) verwendet.
74LS259: 8-Bit adressierbarer Verriegelung, Gating-Speicher über Adressleitungen. Wird für das Fahren von LED -Matrix verwendet.

Schaltung der 74HC00

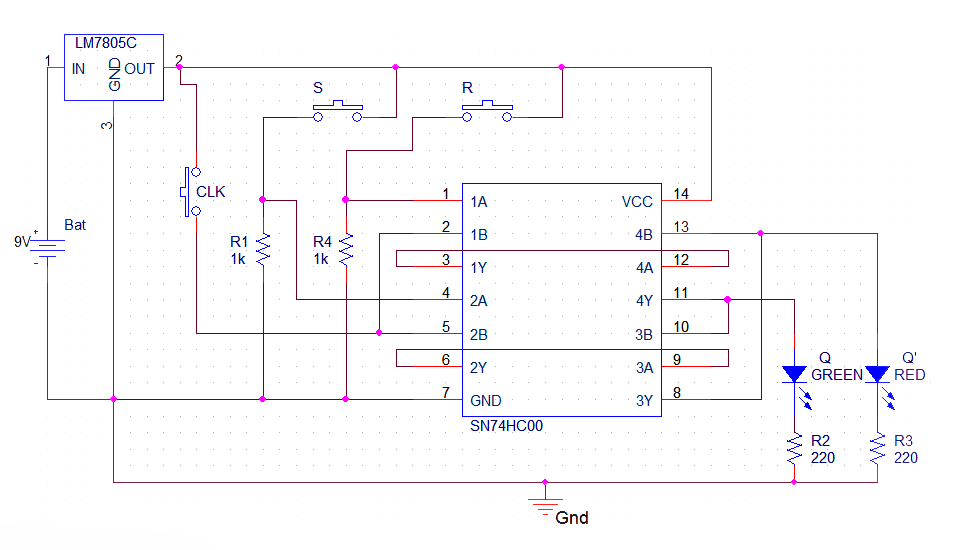

Der74HC00ist ein 14-poliger integrierter Schaltkreisgehäuse vier NAND-Tore, das die fortschrittliche CMOS-Technologie nutzt. Diese Konfiguration ermöglicht eine Geschwindigkeit, die LS-TTL-ICs ähnelt und gleichzeitig einen geringeren Stromverbrauch erfordern. Die folgende Abbildung zeigt das schematische Diagramm einer SR-Flip-Flop-Schaltung mit dem 74HC00 NAND GATE IC, das mit Komponentenwerten und Verbindungen zum Implementieren von SET und Zurücksetzen der Funktionen komplett.

Praktische Anwendungen: Auswählen der richtigen Serie

Wählen74LSWann:

Schwere Lasten fahren: Anwendungen, die einen hohen Ausgangsstrom (z. B. LED -Arrays, kleine Relais) erfordern, profitieren von der stärkeren sinkenden Fähigkeit von 74LS.

Legacy TTL -Systeme: Upgrade oder Reparatur älterer Geräte (z. B. Vintage -Computer, Industriecontroller), die eine 5 -V -TTL -Logik verwendet.

Mittelgeschwindigkeit, 5-V-Designs: Einfache Schaltungen wie Logik-Tore, Zähler oder Multiplexer, die bei 5 V arbeiten, ohne dass ein Bedarf an geringem Stromverbrauch erforderlich ist.

Wählen74HCWann:

Batteriebetriebene Geräte: Niedriger statischer Stromverbrauch macht 74HC ideal für tragbare Elektronik (z. B. Fernbedienungen, Fitness -Tracker).

Niederspannungssysteme: Konstruktionen mit 3,3 V oder 2,5 V Vorräten (z. B. IoT -Sensoren, eingebettete Systeme mit Armmikrocontrollern).

Umgebungen mit hoher Ausnahme: Industrielle Bedienelemente, Automobilelektronik oder Stromversorgungssysteme, bei denen die Lärmimmunität von entscheidender Bedeutung ist.

Mischsignalentwürfe: Schnittstelle mit TTL- und CMOS -Komponenten ohne Levelschieber (bei 5 V).

Häufige Missverständnisse

Mythos: "74HC ist immer besser als 74Ls."
Fakt: 74LS Excels in hochströmenden, nur 5-V-Anwendungen. 74HC ist in Szenarien mit geringer Leistung, flexiblen Spannungsszenarien überlegen.

Mythos: "74LS ist veraltet."
Fakt: Während 74HC in neuen Designs beliebter ist, bleibt 74LS für Legacy-Systeme und spezifische Anwendungsfälle mit hohem Strom.

Mythos: "74HC kann 74Ls in allen Schaltungen ersetzen."
Fakt: 74HC benötigen möglicherweise externe Puffer, um schwere Lasten zu treiben, die 74Ls direkt behandeln.

Abschluss

Die 74LS -Reihe von integrierten Schaltungen mit ihrer reifen TTL -Technologie und stabilen Leistung halten eine wichtige Position im Digital Circuit Design. ObwohlDie CMOS-basierte 74HC-Serieist allmählich der Mainstream geworden,Die 74LS -SerieIn Szenarien, die einen hohen Ausgangsstrom (z. B. schwere Lasten) oder Kompatibilität mit Legacy -Systemen erfordern, bleiben unersetzlich.
