Als Gerät mit geringer Leistung, die in elektronischen Geräten weit verbreitet ist,Der DS1302befindet sich auf genaue Echtzeit-Uhr-/Kalenderaufzeichnungsfunktionen. Es unterstützt die volldimensionale Verfolgung von Sekunden, Minuten, Stunden, Tagen, Wochen, Monaten und Jahren, verfügt über eine automatische Entschädigung des Schaltjahres und ist mit 12/24-Stunden-Zeitformaten kompatibel. In diesem Artikel wird der klassische Echtzeit-Clock-Chip DS1302, der von Maxim Integrated gestartet wurde, umfassend vorgestellt.

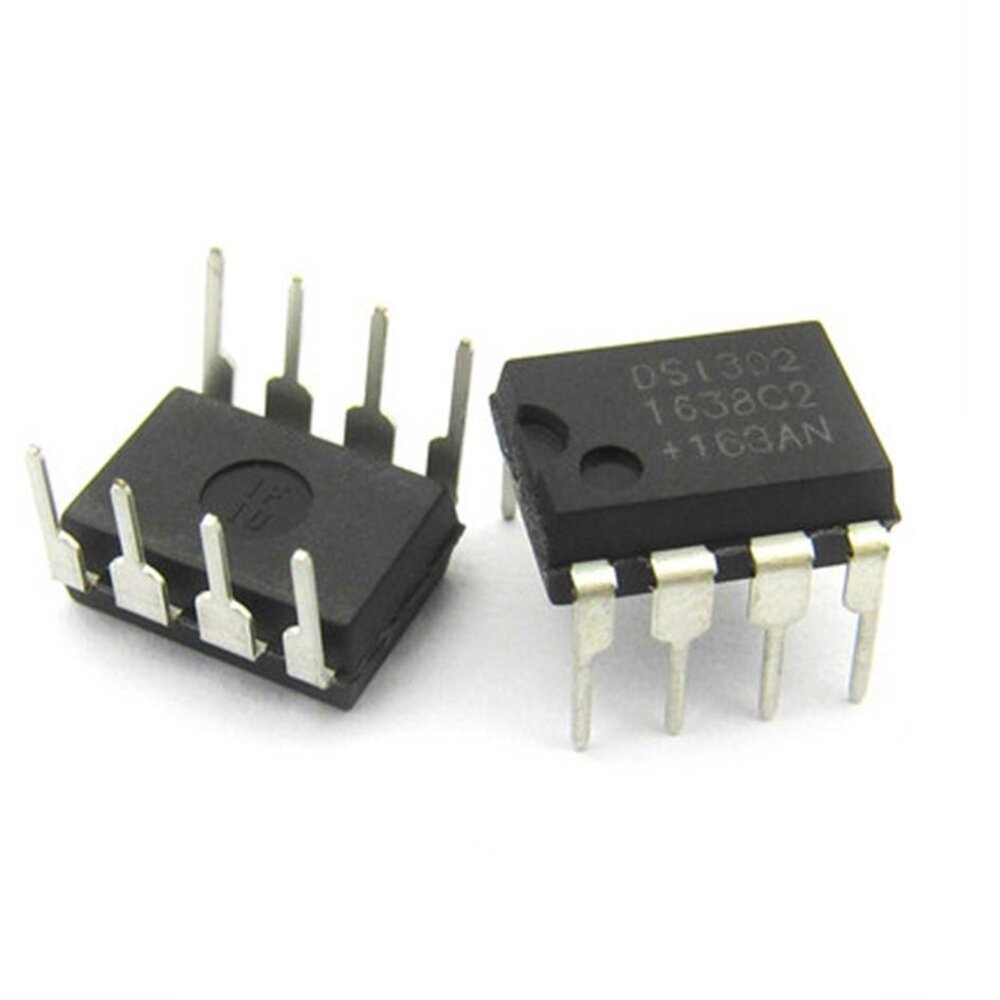

Einführung in DS1302
Hersteller von DS1302

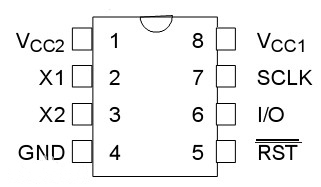

DS1302PIN -Funktionen
PIN -Nummer Pin -Name Beschreibung 1 VCC2 Zweiter Power -Eingang. Der DS1302 wird durch diesen Pin betrieben, wenn VCC2 größer als VCC1 + 0,2 V ist. 2, 3 X1 und x2 Wird verwendet, um einen externen 32.768kHz -Kristalloszillator zu verbinden. 4 GND Boden 5 Ce Dieser Pin ist während der Lese- oder Schreibvorgänge auf hohes Niveau eingestellt. 6 E/O (Datenlinie) Dies ist ein bidirektionaler Datennadel an der 3-Draht-Schnittstelle. 7 SCLK (Serienuhr) Wird verwendet, um die Datenbewegung an der seriellen Schnittstelle zu synchronisieren. 8 VCC1 Das wiederaufladbare Stromversorgung ist mit diesem Stift verbunden.

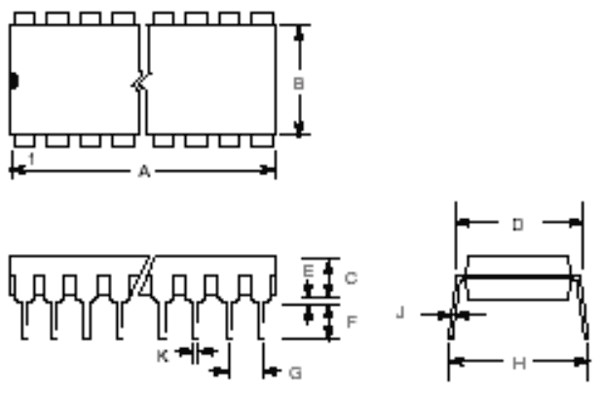

DS1302Paketdimensionsparameter
Der DS1302ist üblicherweise in Paketen wie DIP (Dual Inline-Paket) mit unterschiedlichen dimensionalen Parametern für verschiedene Pakete erhältlich.
| Png | 5.9in min | 5.9in max | 10.9in min | 10.9in max | 14,9in min | 14,9in Max | 19,9in Min | 19,9in Max |
|---|---|---|---|---|---|---|---|---|
| A in | 0,100 | 0,190 | 0,100 | 0,240 | 0,100 | 0,310 | 0,100 | 0,340 |
| B in | 0,100 | 0,290 | 0,100 | 0,410 | 0,100 | 0,610 | 0,100 | 0,640 |
| C in | 0,120 | 0,340 | 0,120 | 0,340 | 0,120 | 0,540 | 0,120 | 0,340 |
| D in | 0,300 | 0,540 | 0,250 | 0,450 | 0,210 | 0,320 | 0,200 | 0,340 |
| E in | 0,300 | 0,320 | 0,300 | 0,320 | 0,300 | 0,320 | 0,300 | 0,320 |
| F in | 0,150 | 0,140 | 0,100 | 0,130 | 0,120 | 0,120 | 0,120 | 0,140 |
| GIN | 0,060 | 0,110 | 0,070 | 0,100 | 0,080 | 0,110 | 0,080 | 0,110 |
| H in | 2.10 | 3.10 | 2.70 | 3.10 | 2.90 | 3.10 | 2.90 | 3.10 |
| Ich in | 0,900 | 0,940 | 0,900 | 0,940 | 0,900 | 0,940 | 0,900 | 0,940 |
| J in | 0,090 | 0,092 | 0,090 | 0,092 | 0,090 | 0,092 | 0,090 | 0,092 |
| VERWANDTSCHAFT | 0.010 | 0,021 | 0.010 | 0,021 | 0.010 | 0,021 | 0.010 | 0,021 |
DS1302CAD -Modelle
DS1302 TECHTION
| Spezifikationsparameter | Details |
|---|---|
| Produktmodell | DS1302 |
| Beschreibung | IC RTC CLK/CALENDAR SER 8-DIP |
| Kategorie | Integrierte Schaltung (IC), Uhr/Timing - Echtzeituhr |
| Hersteller | Maxim integriert |
| Verpackung | Rohr |
| Komponentenstatus | Veraltet |
| Typ | Uhr/Kalender |
| Merkmale | Jahr, NVSRAM, Trickle -Ladegerät |
| Speichergröße | 31b |
| Zeitformat | HH: MM: SS (12/24-Stunden) |
| Datumsformat | YY-MM-DD-DD |
| Schnittstelle | 3-Wire-Serie |
| Basisteilnummer | DS1302 |
| Herstellerpaket Beschreibung | 0,300 "Dip-8 |
| Status | Übergang |
| Maximale Taktfrequenz | 0,032 MHz |
| Informationszugriffsmethode | Serien 3-Wire |
| JESD-30-Code | R-PDIP-T8 |
| JESD-609 Code | 00 |
| Anzahl der Terminals | 8 |
| Anzahl der Timer | 0,0 |
| On-Chip-Daten RAM-Breite | 8 |
| Mindestbetriebstemperatur | 0 ° C |
| Maximale Betriebstemperatur | 70 ° C. |
| Packungskörpermaterial | Plastik/Epoxid |
| Paketcode | TAUCHEN |
| Paketäquivalent Code | DIP8.3 |
| Paketform | Rechteckig |
| Stromversorgung | 3/5 |
| Qualifikationsstatus | Unqualifiziert |
| RAM (Wörter) | 31 |
| Unterkategorie | Timer oder RTC |
| Maximaler Versorgungsstrom | 1,28 Ma |
| Nominale Versorgungsspannung | 5.0 v |
| Mindestversorgungsspannung | 2,0 V |
| Maximale Versorgungsspannung | 5,5 V |
| Montagetyp | Durch Loch |
| Technologie | CMOs |
| Temperaturqualität | Kommerziell |
| Terminal Finish | Zinn/Blei (SN/PB) |
| Terminalform | Durch Loch |
| Terminalabstand | 2,54 mm |
| Endposition | Dual |
| Mindestzeit | Sekunden |
| Flüchtig | Ja |
| Zusätzliche Funktionen | Burst -Modus -RAM -Datenübertragung; Zeitmessstrom = 0,3 µA |
DS1302 -Funktionen
Der DS1302 ist ein weit verbreiteter Real -Real -Time Clock (RTC) -SchipMit den folgenden Schlüsselfunktionen:
Umfassende Zeitverfolgung: Reflektiert Sekunden, Minuten, Stunden, Wochentag, Datum (Tag des Monats), Monat und Jahr genau. Es hatSprung - JahrentschädigungDies bleibt bis zum Jahr 2100 gültig und kann das Datum automatisch monatelang mit weniger als 31 Tagen anpassen.
Zeitformat Flexibilität: Unterstützt sowohl 24- als auch 12 -Stunden -Zeitformate mit einem AM/PM -Indikator für den 12 -Stunden -Modus.
Batterie - gesicherter RAM: Enthält 31 Bytes vonNicht - flüchtiger statischer RAM (NV SRAM). Dieser Speicher kann Daten auch dann beibehalten, wenn die Hauptstromversorgung dank einer Backup -Batterie (z. B. CR2032) getrennt ist.
Einfache serielle Schnittstelle: Verwendet eine 3 -Kabel -synchrone serielle Schnittstelle (einschließlich CE/RST-, E/O- und SCLK -Stifte). Es kann leicht mit Mikrocontrollern kommunizieren und unterstützt beideEinzelbyte -DatenübertragungUndBurst -Modusübertragung(bis zu 31 aufeinanderfolgende Bytes auf einmal gelesen oder geschrieben werden).
Doppelstromversorgungsstifte: Ausgestattet mit zwei Power Pins (VCC für Hauptleistung und VCC2 für Backup -Strom). Wenn der Hauptstrom ausfällt, wechselt er automatisch auf die Sicherungsbatterie, um eine kontinuierliche Zeitmessung zu gewährleisten.
Breitspannungsbereich und niedrige Leistung: Arbeitet innerhalb eines Spannungsbereichs von 2,0 V bis 5,5 V. Es hat einen extrem geringen Stromverbrauch - in der Regel weniger als 300NA bei 2,0 V und kann die Takt- und RAM -Daten mit einem Stromverbrauch von weniger als 1 μW beibehalten.
Programmierbares Trickladegerät: Verfügt über ein programmierbares Trickle -Ladegerät für die Backup -Batterie (VCC2), mit der die Stromversorgung intelligent ergänzen kann.
Kompaktverpackung: Erhältlich in 8 - Pin -Dip (Dual in - Line -Paket) oder so (kleine Umriss) Pakete, Einnahme minimaler Speicherplatz auf der Leiterplatte.
Temperaturanpassungsfähigkeit:
- Gewerbliche Note: Funktioniert innerhalb von 0 ° C bis 70 ° C, geeignet für allgemeine Zweckanwendungen.
- Industrieklasse (optional): Kann in einem breiteren Temperaturbereich von - 40 ° C bis + 85 ° C arbeiten, was für harte industrielle Umgebungen geeignet ist.
TTL -Kompatibilität: Kompatibel mit TTL -Pegeln (wenn VCC = 5V), wodurch es einfach ist, in herkömmliche 5 -V -Systemdesigns zu integrieren.
Effizienz des Burst -Modus: Der Burst -Modus für die RAM -Datenübertragung ermöglicht ein effizientes Lesen und Schreiben großer Datenmengen.
Zuverlässige Datenbindung: Stellen Sie sicher, dass ein nahtloser Umschalten in die Sicherungsstromversorgung während der Stromausfälle wechselt und den Zeit- und RAM -Datenverlust verhindert.
Breiter Anwendungsbereich: Zertifiziert von Organisationen wie Underwriters Laboratories (UL) und wird in Unterhaltungselektronik, industriellen Kontrollsystemen und tragbaren Geräten häufig eingesetzt.
DS1302 -Anwendungen
| Szenarioanforderungen | Unterstützende Kernfunktionen von DS1302 | Typische Fälle |
|---|---|---|
| Tragbar/batteriebetrieben | Niedriger Stromverbrauch (Standby -Strom <300NA) + Batteriesicherung | Feldwetterstationen, DIY tragbare Uhren |
| Vereinfachte Hauptreglerintegration | 3-Wire-serielle Schnittstelle (CE/I/O/SCLK), Reduzierung der Pin-Verwendung | 8051 Microcontroller Perpetual Calender, Arduino Projects |
| Nichtverlust von Daten/Zeit | 31-byte RAM + Batteriesicherung | Zeitliche Besuchersysteme, Industrierekorder |
| Langfristig genaues Timing | Schaltjahresentschädigung (bis 2100) + grundlegende Präzisionsgarantie | Elektronische Uhren, Smart Home Timing |
Alternative Lösungen für DS1302
| Teilenummer | Beschreibung | Hersteller |
|---|---|---|
| DS1202N | Echtzeituhr, volatil, 0 Timer, CMOs, PDIP8 | Dallas Semiconductor |
| DS1202 | Echtzeituhr, volatil, 0 Timer, CMOs, PDIP8 | Dallas Semiconductor |
| DS1302N+ | Echtzeituhr, CMOS, PDIP8, DIP-8 | Cypress Semiconductor |
| DS1302N | Echtzeituhr, flüchtig, 0 Timer, CMOs, PDIP8, 0,300 Zoll, Kunststoff, Dip-8 | Maxim integrierte Produkte |
| DS1302 | Echtzeituhr, flüchtig, 0 Timer, CMOs, PDIP8, 0,300 Zoll, Dip-8 | Dallas Semiconductor |
Abschluss
Zusammenfassend wie ein bewährter klassischer Echtzeit-Clock-Chip,Der DS1302hat in zahlreichen Bereichen wie Unterhaltungselektronik, industrieller Überwachung und eingebetteter Entwicklung ein festes Fuß erreicht, dank seiner genauen Zeitmessungsfunktion, der Merkmale mit geringer Leistung, dem einfachen 3-Wire-Schnittstellendesign und zuverlässigen Auflösungen mit Doppelstromversorgungsversorgung und Datenretentionsfunktionen. Obwohl der Echtzeit-Clock-Chip-Markt weiterhin neue Produkte mit höherer Präzision und mehr Funktionen (wie der DS3231 mit Temperaturkompensation) sieht, bleibt der DS1302 mit ausgewogenen Leistung, kostengünstigen und benutzerfreundlichen Merkmalen die bevorzugte Wahl für kleine und mittelgroße Projekte, Lehrpraktiken und Szenarien mit Basis-Timing-Anforderungen. Von der täglichen Zeitmessung in elektronischen Uhren und der Gewährleistung der Zeitsynchronisation in industriellen Geräten bis hin zur Unterstützung der kreativen Praktiken von Machern interpretiert der DS1302 die Essenz von "Klassiker" durch seine technischen Eigenschaften - es ist möglicherweise nicht die extremste Wahl in Bezug auf Parameter, aber mit seiner Stabilität, der einfachen Anwendung und einer starken Anpassungsfähigkeit. Für Entwickler geht es nicht nur darum, das Arbeitsprinzip und die Anwendungslogik des DS1302 zu verstehen, sondern auch die Verwendung eines einzelnen Chips, sondern auch eine hervorragende Praxis für ein detailliertes Lernen der Echtzeit-Takt-Technologie, des seriellen Kommunikationszeitpunkts und des Designkonzepte mit geringer Leistung. In Zukunft wird dieser Chip weiterhin eine unersetzliche Rolle in den Feldern spielen, in denen er sich auszeichnet.
DS1302 Datenblatt
