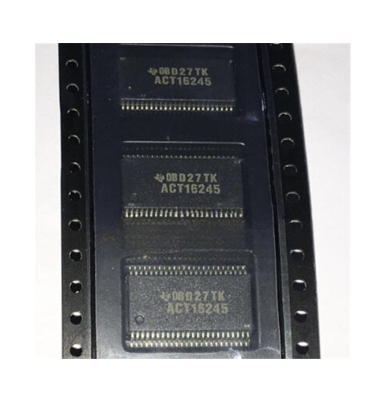

Texas Instruments SN74ACT16245qdlrep+Bom
DerTexas Instruments SN74ACT16245qdlrepist ein Hochleistungs-16-Bit-Bus-Transceiver. Es wurde für harte industrielle und kfzische Umgebungen entwickelt und arbeitet zuverlässig von -40 ° C bis +125 ° C. Mit seiner doppelten 8-Bit-nicht-invertierenden 3-Staaten-Architektur ermöglicht es eine effiziente bidirektionale Datenübertragung. Es bietet TTL-Kompatibilität, lauten Betriebsbetrieb und hervorragende Busfahrfähigkeiten, was es ideal für die Hochgeschwindigkeitsdatenkommunikation in anspruchsvollen Anwendungen ist.
Texas Instruments SN74ACT16245QDLREP -Funktionen
Der SN74ACT16245qdlrep von Texas Instruments ist aHochleistungs-16-Bit-Bustransceiverspeziell für industrielle und kfz -Anwendungen in harten Umgebungen entwickelt. Das Folgende ist eine Zusammenfassung der Kernmerkmale:
Zuverlässigkeit in einem weiten Temperaturbereich
Betriebstemperaturbereich: -40 ° C bis +125 ° C, geeignet für Umgebungen mit hoher und niedriger Temperatur.
Es verfügt über eine Komponentenzertifizierung entsprechend den JEDEC-Branchenstandards und hat beschleunigte Lebenstests wie HAST (stark beschleunigter Spannungstest) und Temperaturradfahren durchgeführt, um eine langfristige Stabilität zu gewährleisten.
Bidirektionale Datenübertragung
Es verfügt über eine doppelte 8-Bit-Transceiver-Architektur mit drei Staaten, die eine asynchrone bidirektionale Buskommunikation unterstützt.
Die Datenflussrichtung (A → B oder B → A) wird durch den Dire -Pin gesteuert und der G -Stift kann den Bus vollständig isolieren.
TTL -Kompatibilität und Busfahrfähigkeit
Der Eingang ist mit der TTL-Spannung kompatibel, und der Ausgang hat ein Drei-Staaten-Design, sodass er direkte Buslinien fahren kann.
Es unterstützt die bidirektionale Datenübertragung und verfügt über eine Durchlocharchitektur, die das PCB-Layout optimiert.
Niedriggeräuschendes Design
Die verteilte VCC- und GND-Pin-Konfiguration reduziert die Rauschinterferenz während der Hochgeschwindigkeitsumschaltung.
Es ist für Hochfrequenzdatenübertragungsszenarien geeignet.
Verbesserte Herstellungsunterstützung
Es bietet eine verbesserte Unterstützung für DMS-Probleme (Decrease Manufacturing Source), um eine langfristige Versorgungsstabilität zu gewährleisten.
Es verfügt über einen gut etablierten Mechanismus zur Benachrichtigung von Produktänderungen, der für die Kunden bequem ist, die Risiken der Lieferkette zu verwalten.
Verpackung und Kompatibilität
Es ist in SSOP (DL) verpackt und wird in Klebeband- und Rollenverpackung geliefert, die dem ROHS -Standard entspricht.
Es ist Mitglied der Texas Instruments Widbus-Familie und mit anderen Geräten in derselben Serie PIN-kompatibel.
Technische Spezifikationen
Stromversorgungsspannung: 4,5 V bis 5,5 V (VCC)
Eingangsspannungsbereich: -0,5 V zu VCC + 0,5 V
Ausgangsstrom: ± 24 mA (kontinuierlich)
Betriebstemperatur: -40 ° C bis +125 ° C
Texas Instruments SN74ACT16245QDLREP -Anwendungen
Computersysteme: In Computerarchitekturen kann es für die Datenkommunikation zwischen verschiedenen Komponenten wie der CPU-, Speicher- und peripheren Geräten verwendet werden. Beispielsweise kann es Daten zwischen dem Speicherbus und dem E/A -Bus übertragen, um bei Bedarf einen ordnungsgemäßen Datenfluss und die richtige Isolation zu gewährleisten. Es hilft bei der Optimierung des PCB -Layouts mit seinem Fluss - durch Architektur, was für komplexe Computer -Motherboard -Designs von Vorteil ist.
Industrieautomatisierung: In industriellen Kontrollsystemen kann dieser Transceiver verwendet werden, um verschiedene Steuereinheiten, Sensoren und Aktuatoren zu verbinden. Es ermöglicht eine zuverlässige Datenübertragung zwischen verschiedenen Geräten in harten industriellen Umgebungen, wobei die Leistung von - 40 ° C bis 125 ° C unter extremen Bedingungen den Betrieb ermöglicht. Es kann auch die asynchronen Zwei -Art -Kommunikation zwischen verschiedenen Teilen des Automatisierungssystems verarbeiten.
Telekommunikationsgeräte: In Telekommunikationsgeräten wie Routern, Switches und Basisstationen kann der SN74ACT16245QDLREP für die Datenübertragung zwischen verschiedenen Modulen oder Boards verwendet werden. Es hilft bei der Gewährleistung der Integrität von Datensignalen und bietet die erforderliche Isolation und den Bus - Fahrfunktionen. Die 3 - Zustandsausgaben sind nützlich, um die Buslinien effizient in einem Multi -Gerätekommunikationsszenario zu verwalten.
Test- und Messgeräte: Beim Entwerfen von Testinstrumenten wie Oszilloskopen, Logikanalysatoren und Signalgeneratoren kann dieser Transceiver verwendet werden, um verschiedene Sub -Systeme zu verknüpfen. Es ermöglicht eine genaue Datenübertragung zwischen der Messschaltung und den Anzeigen- oder Steuereinheiten. Der DMS (Enhanced Mindering Manufacturing Sources) sorgt für die langfristige Verfügbarkeit und Zuverlässigkeit der Komponente in solchen Geräten.
Texas Instruments SN74ACT16245QDLREP -Datenblatt

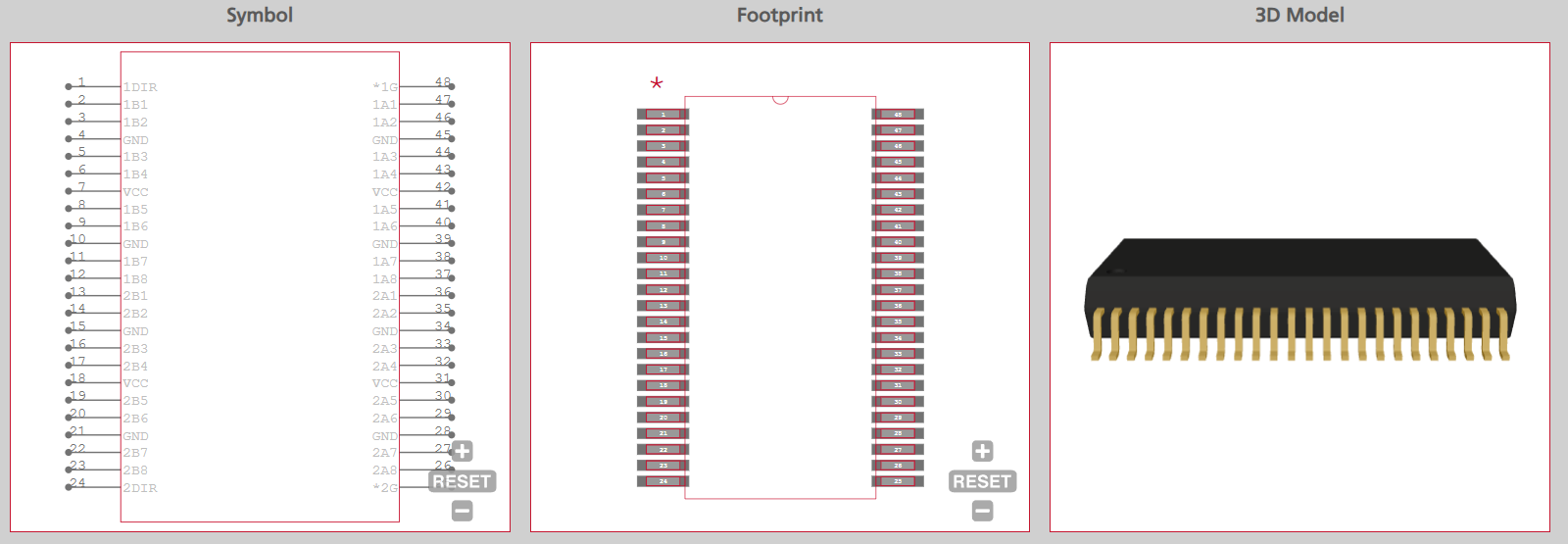

Texas Instruments SN74ACT16245qdlreps Pinouts
Kraft- und Erdungsstifte:
VCC: Dieser Stift ist mit der Stromversorgung verbunden, die typischerweise im Bereich von 4,5 V bis 5,5 V arbeitet. Es bietet die erforderliche elektrische Leistung für die Funktion des Geräts.
GND: Der Erdungsstift dient als elektrischer Bezugspunkt für den Chip. Es ist an die Erdungsebene der Leiterplatte angeschlossen, um den elektrischen Schaltkreis abzuschließen.
- Datenstifte:
A0 - A7: Dies sind die Eingangs-/Ausgangsnadeln für den Datenbus A. Sie können je nach Richtungssteuerung Daten übertragen oder empfangen.
B0 - B7: Dies sind die Eingangs-/Ausgabestifte für den Datenbus B, ähnlich wie A0 - A7, jedoch für den anderen Datenbus.
Kontrollstifte:
Dir: Der Richtungssteuerstift. Wenn dieser Stift hoch ist, werden die Daten von Bus A nach Bus B (A → B) übertragen. Wenn es niedrig ist, werden die Daten von Bus B auf Bus A (B → A) übertragen.
G: Die Ausgabe aktivieren/deaktivieren Sie die PIN. Wenn dieser Stift niedrig ist, sind die Ausgänge aktiviert, sodass Daten zwischen den Bussen übertragen werden können. Wenn es hoch ist, befinden sich die Ausgänge in einem hohen Impedanzzustand und isolieren die Busse effektiv voneinander.
Warum wählen Sie Texas Instruments SN74ACT16245QDLREP？
Es gibt mehrere überzeugende Gründe, die auszuwählenTexas Instrumente SN74ACT16245qdlrep 16-Bit-Bus-Transceiver:
- Zuverlässigkeit in harten Umgebungen: Mit einem Betriebstemperaturbereich von -40 ° C bis +125 ° C kann es unter extremen kalten oder heißen Bedingungen zuverlässig funktionieren, wodurch es für industrielle und Automobilanwendungen geeignet ist, bei denen Temperaturschwankungen üblich sind. Die Einhaltung der JEDEC-Industriestandards und der erfolgreichen Bestehen von beschleunigten Lebenstests wie Hast und Temperaturradfahren sorgen für langfristige Stabilität und Haltbarkeit.
- Effiziente bidirektionale Datenübertragung: Die Dual 8-Bit-Transceiver-Architektur mit drei Staaten ermöglicht eine nahtlose asynchrone bidirektionale Buskommunikation. Die Fähigkeit, die Datenflussrichtung über den Dir -Pin zu steuern und den Bus mithilfe des G -Pin vollständig zu isolieren, bietet Flexibilität und Genauigkeit bei der Verwaltung der Datenübertragung, was für komplexe Systemvorgänge von entscheidender Bedeutung ist.
- TTL -Kompatibilität und starke Fahrkapazität: TTL-Spannungspreiskompatible am Eingang und eine Drei-Zustands-Ausgangsdesign ermöglicht es, mit den Busleitungen ohne zusätzliche komplexe Schaltkreise direkt mit den Busleitungen zu versetzen. Dies vereinfacht den Entwurfsprozess und reduziert die Anzahl der Komponenten, wodurch sowohl Platz als auch Kosten auf der gedruckten Leiterplatte (PCB) gespeichert werden. Die Unterstützung für die bidirektionale Datenübertragung und die optimierte Durchläufe für das PCB-Layout verbessern die Benutzerfreundlichkeit weiter.
- Niedriger Rauschleistung: Die verteilte VCC- und GND-Pin-Konfiguration hilft bei der Minimierung von Rauschinterferenzen während der Hochgeschwindigkeitsschaltvorgänge. Dies ist besonders wichtig bei Anwendungen, die eine Hochfrequenzdatenübertragung beinhalten, da sie die Signalintegrität gewährleistet und das Fehlerrisiko verringert, was zu einer stabileren und zuverlässigeren Systemleistung führt.
- Verbesserte Unterstützung für die Herstellung und Lieferkette: Die erweiterte Unterstützung für DMS (Decrease Manufacturing Source) von Texas Instruments bedeutet ein stabileres langfristigeres Angebot. Mit dem umfassenden Mechanismus zur Benachrichtigung von Produktänderungen können Kunden auch die Versorgungskettenrisiken besser verwalten und sicherstellen, dass ihre Projekte aufgrund unerwarteter Änderungen der Komponenten nicht gestört werden.
- Verpackung und Kompatibilität: Das SSOP (DL) -Paket mit Klebeband und Reelverpackung ist für automatisierte Herstellungsprozesse bequem. Darüber hinaus ist es zu einer umweltfreundlichen Entscheidung, mit dem ROHS -Standard einzuhalten. Die Mitgliedschaft in der Texas Instruments Widbus -Familie und PIN -Kompatibilität mit anderen Geräten in der Serie bietet Designflexibilität und das Potenzial für einfache Upgrades oder Ersetzungen in der Zukunft.
- Geeignete technische Spezifikationen: Mit einem Stromversorgungsspannungsbereich von 4,5 V bis 5,5 V (VCC), einem geeigneten Eingangsspannungsbereich und einem Ausgangsstrom von ± 24 mA (kontinuierlich) kann er die elektrischen Anforderungen vieler typischer Anwendungen erfüllen. Der definierte Betriebstemperaturbereich übereinstimmt auch gut mit seinen beabsichtigten Anwendungsfällen in Industrie- und Automobilzusammenfassungen.
Texas Instrumente SN74ACT16245QDLREPs Kategorie-16-Bit-Bustransceiver
Ein 16-Bit-Bus-Transceiver spielt in modernen digitalen Systemen eine entscheidende Rolle, indem er einen effizienten Datenübertragung zwischen verschiedenen Komponenten aktiviert. Diese Transceiver sind so konzipiert, dass sie den Datenfluss in einem 16-Bit-Bus verwalten und die nahtlose Kommunikation in komplexen elektronischen Geräten sicherstellen.
Eine der wichtigsten Funktionen eines 16-Bit-Bustransceivers ist die Fähigkeit, die Bidirektionaldatenübertragung zu unterstützen. Dies ermöglicht eine flexible Datenbewegung zwischen verschiedenen Teilen eines Systems, wie zwischen einem Mikrocontroller und Speichermodulen oder peripheren Geräten. Darüber hinaus verfügen viele 16-Bit-Bustransceiver mit drei Staaten aus, die in einem Zustand mit hohem Impulten platziert werden können. Auf diese Weise können mehrere Geräte denselben Bus ohne Interferenz teilen, die Skalierbarkeit von Systemen und die Flexibilität des Designs verbessern.
Ein weiterer wichtiger Aspekt ist die Kompatibilität. Die meisten 16-Bit-Bustransceiver sind so konzipiert, dass sie mit Standardlogikstufen wie TTL oder CMOs kompatibel sind, wodurch sie einfach in bestehende Systeme integriert werden können. Sie bieten auch häufig Funktionen, um das Rauschen zu reduzieren und die Signalintegrität zu verbessern, insbesondere in Hochgeschwindigkeitsdatenübertragungsszenarien.
Die Texas Instruments SN74ACT16245QDLREP zeichnen sich bei 16-Bit-Bustransceivern aus. Mit seinem breiten Betriebstemperaturbereich, einer hervorragenden TTL-Kompatibilität und robusten Kontrollfunktionen wie den Dir- und G-Pins eignet es sich gut für industrielle und kfz-Anwendungen. Die Unterstützung von niedrigem Rauschen und verbesserter Fertigungsunterstützung trägt weiter zu seiner Anziehungskraft bei, was es zu einer zuverlässigen Wahl für Ingenieure macht, die digitale Hochleistungs-Systeme bauen möchten.
SN74ACT16245QDLREP-Hersteller-Texas Instrumente
Texas Instruments (TI) hat bemerkenswerte Leistungen im Bus -Transceiver -Bereich erzielt. Es bietet eine breite Palette von Transceivern, die auf verschiedene Anwendungen zugeschnitten sind.
In den Industrie- und Automobilsektoren sind TI -Transceiver wie die ISO 1042 und ISO 1042 - Q1 herausragende Leistungen in TI (Controller Area Network). Sie kombinieren Busfehlerschutz mit hoher gemeinsamer - Modus -Transient -Immunität, verfügen über einen Busswagenschutz von ± 70 VDC -Bus und einen gemeinsamen Spannungsbereich von ± 30 V. Ihre verstärkten Isolationsoptionen und ihre Fähigkeit, in lauten Umgebungen zu arbeiten, machen sie ideal für Systeme wie Gitterinfrastruktur, Motorfahrten und Hybrid-/Elektrofahrzeuge.
Für die Datenkommunikation führte TI die weltweit erster erweiterten gemeinsamen - Modus RS - 485 Transceivers in der SN65HVD2X -Familie ein. Diese Geräte haben einen gemeinsamen Modusspannungsbereich mehr als das Doppelte der TIA/EIA -485 -Anforderungen, die für lange Kabelanwendungen in harten industriellen Umgebungen wie Fabrikautomatisierung und Sicherheitsnetzwerken geeignet sind. Sie unterstützen hohe Signalraten, wobei der SN65HVD20 bis zu 25 Mbit / s erreicht und Funktionen wie hoher ESD -Schutz und Fehlschlagsbetrieb bieten.
Der SN74ACT16245QDLREP, der für harte Bedingungen ausgelegt ist, ist Teil des Weiten des TI -Bereichs. Seine Beiträge haben das Unternehmen zusammen mit dem Rest der TI -Produkte zu einer dominanten Kraft im Bus -Transceiver -Markt gemacht und für Ingenieure weltweit zuverlässige, hohe Leistungslösungen bieten.
Alternative Teile für SN74ACT16245qdlrep
| Teilenummer | Hersteller | Beschreibung |
|---|---|---|
| 74ACT16245DLRG4 | Texas Instrumente | 16-Bit-Bus-Transceiver mit 3-Staaten-Ausgängen, 48-SSOP, -40 bis 85 |
| 74ACTQ16245SSCX | Texas Instrumente | ACT-Serie, Dual 8-Bit-Transceiver, True Output, PDSO48, 0,300 Zoll, SSOP-48 |
| 74ACT16245SSC | Fairchild Semiconductor Corporation | Bustransceiver, ACT-Serie, 2-Func, 8-Bit, True Output, CMOS, PDSO48, 0,300 Zoll, MO-118, SSOP-48 |
| SN74ACT16245qdl | Texas Instrumente | ACT-Serie, Dual 8-Bit-Transceiver, True Output, PDSO48, 0,300 Zoll, SSOP-48 |
| 74ACTQ16245SSC | Texas Instrumente | ACT-Serie, Dual 8-Bit-Transceiver, True Output, PDSO48, 0,300 Zoll, SSOP-48 |
SN74ACT16245QDLREP Vs. 74ACT16245DL
| Bilder |  |  |
| Teile | SN74ACT16245QDLREP+Bom | 74ACT16245DL+Bom |
| Pbfree Code | Ja | |
| ROHS -Code | Ja | |
| Teillebenszykluscode | Aktiv | Veraltet |
| IHS -Hersteller | Texas Instruments Inc | NXP -Halbleiter |
| Teilpaketcode | SSOP | |
| Paketbeschreibung | Grün, Kunststoff, SSOP-48 | |
| Stiftanzahl | 48 | |
| Compliance -Code erreichen | konform | unbekannt |
| ECCN -Code | Ear99 | |
| HTS -Code | 8542.39.00.01 | 8542.39.00.01 |
| Samacsys Hersteller | Texas Instrumente | |
| Steuertyp | Gemeinsame Kontrolle | |
| Zählrichtung | Bidirektional | |
| Familie | AKT | AKT |
| JESD-30-Code | R-PDSO-G48 | R-PDSO-G48 |
| JESD-609 Code | E4 | |
| Länge | 15,875 mm | 15,875 mm |
| Lastkapazität (CL) | 50 Pf | |
| Logischer IC -Typ | Bustransceiver | Bustransceiver |
| Max I (OL) | 0,008 a | |
| Feuchtigkeitsempfindlichkeit | 1 | |
| Anzahl der Bits | 8 | |
| Anzahl der Funktionen | 16 | 2 |
| Anzahl der Ports | 2 | 2 |
| Anzahl der Terminals | 48 | 48 |
| Betriebstemperaturmax | 125 ° C. | 85 ° C. |
| Betriebstemperatur-min | -40 ° C. | -40 ° C. |
| Ausgangseigenschaften | 3-Staaten | |
| Ausgangspolarität | WAHR | |
| Packungskörpermaterial | Plastik/Epoxid | Plastik/Epoxid |
| Paketcode | SSOP | SSOP |
| Paketäquivalenzcode | SSOP48, .4 | |
| Paketform | RECHTECKIG | RECHTECKIG |
| Paketstil | Kleiner Umriss, Schrumpfen der Tonhöhe | Kleiner Umriss, Schrumpfen der Tonhöhe |
| Verpackungsmethode | Tr | |
| Peak -Reflow -Temperatur (CEL) | 260 | |
| Stromversorgungsstrommax (ICC) | 0,016 mA | |
| Prop. Delay@nom-SUP | 11.5 ns | |
| Ausbreitungsverzögerung (TPD) | 11.5 ns | 9 ns |
| Qualifikationsstatus | Nicht qualifiziert | Nicht qualifiziert |
| Schmitt Trigger | JA | |
| Sitzen Höhe-Max | 2,79 mm | 2,8 mm |
| Versorgungsspannungsmax (VSUP) | 5,5 V | 5,5 V |
| Versorgungsspannungs-Min (VSUP) | 4,5 V | 4,5 V |
| Versorgungsspannungs-NOM (VSUP) | 5 v | 5 v& l
