Dies praktischUSB -AnschlussLeitfaden erzählen Ihnen alles, was Sie über die Auswahl und Kauf von USB -Steckverbindern online wissen müssen. Am Ende dieses Handbuchs werden Sie mit der genauen Bedeutung von vertraut seinUSB -Anschlüsseund welcher Typ ist besser in welcher Rolle ab. Sie erfahren auch die Verwendung verschiedener Arten von Anschlüssen und die Identifizierung und Kauf der richtigen Art von Connector online. Wir werden klare Antworten auf gemeinsame FAQs über die verschiedenen Arten von weit verbreiteten USB -Schnittstellenbuchsen und -Anten geben.
Was ist aUSB -Anschluss?
DerUSB-Typ-A-AnschlussMit einer rechteckigen Schlitzform ist häufiger und findet sich auf Computern, persönlichen Elektronik und peripheren Geräten. Dies umfasst Tastaturen und Mäuse, Mobiltelefone und Ladegeräte, Speicher (Flash -Laufwerke) und andere USB -Zubehör.
Was ist die Funktion eines USB -Anschlusses?
USB steht für Universal Serial Bus, ein allgemeiner Standard, der 1996 eingeführt wurde. Davor wurde eine breitere Vielfalt von Anschlüssen häufig zum Verbinden von PC -Computern und kompatiblen Hardware verwendet. Beispiele, mit denen Sie vertraut sind, umfassen mehrere Versionen von seriellen Anschlüssen, D-Sub und parallelen Ports.
Die Organisation, die für die Entwicklung, Wartung und Aktualisierung des USB -Standards verantwortlich ist, wird als USB Implementierer Forum bezeichnet. Bisher wurden vier große USB -Generationen veröffentlicht. USB 1.x (mit verschiedenen Unterklassen), USB 2.0, USB 3.x (auch mit Unterklassen) und USB4. Sie werden sie oft als USB -Gen1, USB -Gen3 usw. sehen.

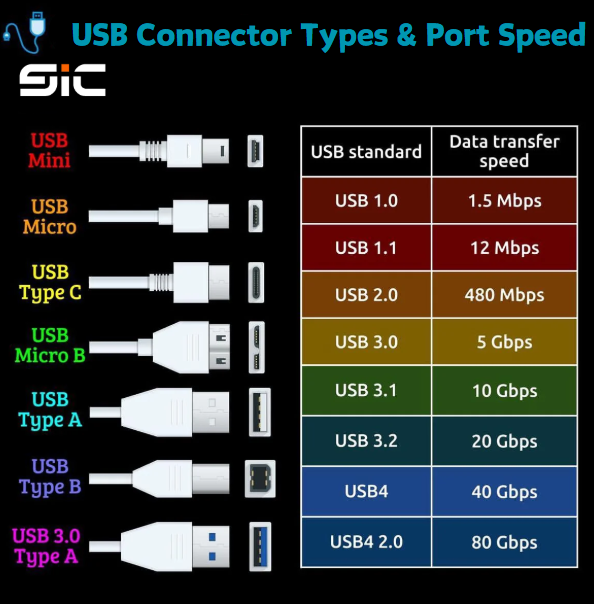

Zwischen diesen vier Generationen und den verschiedenen verfügbaren Formen und Arten von USB -Anschlüssen haben wir jetzt eine ziemlich breite Palette an USB -Anschluss- und Socket -Standards zur Auswahl. Der Hauptunterschied zwischen älteren und neueren USB -Generationen ist die Geschwindigkeit, mit der sie Daten zwischen Geräten übertragen. Die folgende Tabelle zeigt diesen Unterschied:
| USB -Generation | Veröffentlichungsjahr | Niedrige Geschwindigkeit (mbit/s) | Hohe Geschwindigkeit (mbit/s oder gbit/s) |
|---|---|---|---|
| USB 1.0 (1996) | 1996 | 1,5 mbit/s | 12 Mbit/s |
| USB 1.1 (1998) | 1998 | 1,5 mbit/s | 12 Mbit/s |
| USB 2.0 (2001) | 2001 | 1,5 mbit/s | 480 mbit/s |
| USB 3.0 (2011) | 2011 | 5 Gbit/s | |
| USB 3.1 (2014) | 2014 | 10 gbit/s | |
| USB 3.2 (2017) | 2017 | 20 gbit/s | |
| USB 4 (2019) | 2019 | 40 gbit/s |
USB -Anschlusstypen
Derzeit gibt es mehrere häufig verwendete USB -Typen. USB -Anschlusstypen sollten jedoch nicht mit USB -Generationen verwechselt werden. Generationen beziehen sich auf die Lebensdauer und die Geschwindigkeit des Anschlusses, während die Typen durch die Form des Ports und die Kabel oder Stecker definiert werden, die damit verwendet werden können. In den folgenden Abschnitten führen wir jeden wichtigen USB-Typ (Typ-A, Typ-B usw.) ein und diskutieren dann die Unterschiede zwischen Anschlüssen älterer und neuerer USB-Generationen (USB 2.0, 3.0 usw.).
Geben Sie A -Anschlüsse ein
Typ-A-USB-Stecker werden durch Reibung im Anschluss gehalten und am Ende mit flachen Kontakten ausgestattet, die zusammen gleiten können, wenn die männlichen und weiblichen Stecker eingefügt werden. Da der Klemmeblock im Typ-A-Anschluss leicht außerhalb der Mitte ist, kann er nur auf eine Weise eingefügt werden.
Sie werden hauptsächlich für nachgeschaltete USB -Verbindungen verwendet, um kleinere Geräte zu verbinden. Auf diese Weise können Peripheriegeräte und Zubehör, die Daten oder Stromübertragung (5 V) erfordern, an den Hauptcontroller oder ein Hub -Gerät angeschlossen zu werden, das ihre Leistung liefert.
Typ B -Steckverbinder
USB-Typ-B wird hauptsächlich für vorgelagerte Verbindungen verwendet und ist daher häufiger auf peripheren Geräten zu finden, die direkt mit dem Host-Gerät verbunden sind und Daten übertragen werden (in einem häufigen Beispiel ist ein Typ-B-USB-Anschluss auf einem externen Festplattengehäuse).
Typ C -Anschlüsse
Im Gegensatz zu Typ-A- und Typ-B-Anschlüssen kann der weibliche USB-C-Anschluss den männlichen USB-C-Stecker akzeptieren, und die Verbindungspunkte des Steckers und des Ports sind vollständig symmetrisch. Typ-C-USB-Steckverbinder können mit Adaptern verwendet werden, die eine Verbindung zu verschiedenen anderen USB-Typen ermöglichen und Strom und Daten auf/von allen älteren Generationen von USB-Geräten übertragen können.
Die USB-Typ-C-Buchse ist viel kleiner als die Typ-A- oder Typ-B-Varianten, kann jedoch Daten mit einer viel schnelleren Geschwindigkeit senden als die älteren Modelle. USB-C-Kabel und Ports können einen Durchsatz von bis zu 10 Gbit / s haben und eine zusätzliche Stromversorgung von bis zu 20 V und 100 W unterstützen. Dies macht sie sehr geeignet für schnelle Datenausladungen und schnelles Laden von High-End-modernen externen Geräten über Kabel.
Micro USB B -Stecker
Sie können normalerweise in wiederaufladbaren Technologien und kleineren peripheren Geräten gefunden werden. Micro-USB B ist das kleinere der beiden und erscheint normalerweise auf neueren Geräten, während der etwas größere USB-Mini-B jetzt weniger verwendet wird.
Jetzt wurden Mini -USB- und Micro -USB -Technologien technisch gesehen ausgeschaltet. Mini unterstützt nicht USB 3.0 (2011) oder höhere Versionen, während Micro USB 3.1 (2014), jedoch nicht USB 3.2 (2017), immer noch unterstützt. Diese kleinen Anschlüsse finden sich jedoch weiterhin auf Geräten, die noch keine integrierten Typ-C-Anschlüsse haben.
Mini USB -AnschlussPinout
Nur der USB Mini-B 5-Pin-Stecker wird von USB-IF offiziell anerkannt, und sofern nicht anders angegeben, gelten alle USB-Mini-B-Sockets als 5-polig. Trotzdem verwenden einige Hersteller und einige bekannte Hersteller von Marken-Digitalkamera immer noch das kompaktere 4-Pin-Modell.
Das Finden einer 4-poligen Mini-B-Verbindung in anderen Gerätetypen ist relativ selten. Es gehört jedoch keinem einzelnen Hersteller. Sie können leicht einen 4-poligen USB-Anschluss identifizieren, da er ungefähr quadratisch und einem sehr kleinen USB-Typ-B-Anschluss sehr ähnlich ist.
USB 2.0 -Steckverbinder
USB 2.0 wurde 2001 eingeführt und später überarbeitet. Es war der neuere und schnellere USB -Standard, bis der USB 3.0 im Jahr 2011 eingeführt wurde.
Die verfügbaren Datenübertragungsgeschwindigkeiten über USB 2,0 betragen 1,5 Mbit/s (niedrige Geschwindigkeit), 12 Mbit/s (volle Geschwindigkeit) und 480 Mbit/s (hohe Geschwindigkeit). Die Geschwindigkeit, die Sie erreichen können, hängt weitgehend von den Funktionen des von Ihnen verbundenen Geräts und der Qualität der Kabel, Stecker und Anschlüsse ab.
USB 3.0 -Steckverbinder
Die verfügbaren USB 3-Anschlusstypen umfassen 3.x Typ A, 3.x Typ B und USB3.x Micro B. Es gibt keinen USB3.0-Mini-B-Anschluss, da der Mini-B-Standard nur USB-Gen 2-Signale unterstützt.
Es wurde 2019 bekannt gegeben, dass USB 3 langfristig nicht mehr der neue Standard bleiben wird, da Produkte, die USB 4 (offiziell als USB4 geschrieben) unterstützen, Mitte 2020 gestartet wurden. USB4 basiert auf dem Thunderbolt 3-Protokoll, unterstützt das Tunneln von DisplayPort und PCI Express und hat einen Durchsatz von 20 bis 40 Gbit / s.
Nicht standardmäßige USB-Steckverbinder
- MICRO USB-A-Hauptsächlich in neuen Geräten verwendet, denen schnellere Typ-C-Ports fehlen
- Mini A/B-Ein vielseitiger Stecker, der Mini A-Typ- oder Mini-B-Stecker und Kabel akzeptieren kann
- Micro AB-Eine kleinere Version des obigen Typs, die speziell für USB-on-the-Go-Geräte entwickelt wurde
USB -Konverter und Adapter - einschließlich A bis A, B bis B, A bis B und B bis A
Industrielle USB -Steckverbinder
- Eine IP -Bewertung haben, um dem Eindringen von Staub und Feuchtigkeit zu widerstehen
- Vollständig wasserdichtes und langlebiges thermoplastisches Gehäuse
Hochrückgewinnung oder Snap-Mechanismus zur Verhinderung einer versehentlichen Trennung von USB-Anschlusstypen vom Typ Reibung, die durch Jamming, Vibration oder plötzliche Bewegung verursacht werden.
Anwendungen von USB -Anschlüssen
USB -Anschlüsse sind fast allgegenwärtig. Heute finden Sie USB -Verbindungen in fast allen Arten von elektronischen und Kommunikationshardware, von Laptops und Mobiltelefonen bis hin zu Druckern, Mikrofonen, Kopfhörern und sogar Autos.
Kurz gesagt, fast jedes Gerät, das eine PCB (gedruckte Leiterplatte) enthält, hat wahrscheinlich mindestens eine Art USB -Anschluss. PCB-USB-Steckverbinder und verwandte Komponenten sind billig und einfach zu kaufen und können auf verschiedene Arten installiert werden, wie z. B. Panel, Oberflächen-, Durchschnitt- und Kabelmontage.
Es ist erwähnenswert, dass viele Gerätetypen jetzt auch einen neuen Standard namens USB On-the-Go (USB OTG) unterstützen, wodurch bestimmte Produkte zwischen Host- und Geräterollen wechseln können. Ein häufiges Beispiel ist ein Mobiltelefon, das sowohl als Massenspeichergerät als auch als USB -Kartenleser zum Importieren von Daten aus externen Peripheriegeräten fungieren kann.

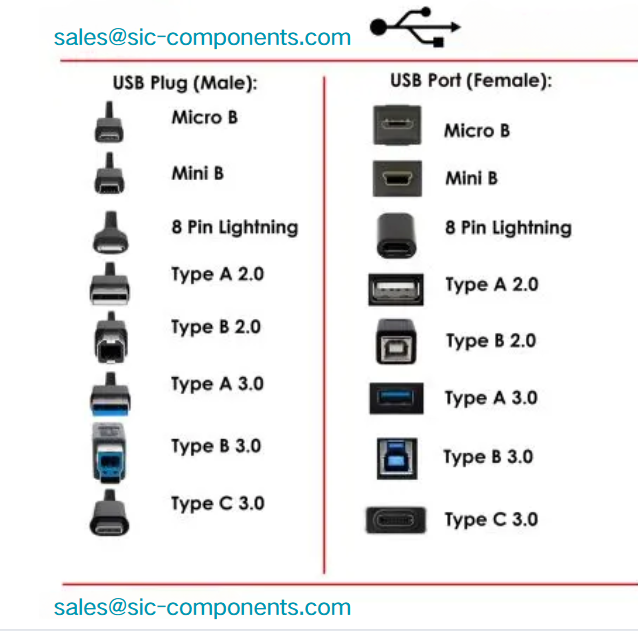

Was ist der Unterschied zwischen männlichen und weiblichen Anschlüssen?
Der Unterschied zwischen männlichen und weiblichen Steckverbindern (auch als die beiden Geschlechter der Steckverbinder bezeichnet) besteht darin, dass einer eingefügt und der andere eingefügt wird.
Weibliche USB -Anschlüsse beziehen sich auf die Ports, auch als Slots, Sockets oder Jacks bezeichnet. Dies befindet sich normalerweise auf dem Host -Gerät oder der Hub und ermöglicht es, externe USB -Geräte und Peripheriegeräte einzulegen.
Männliche USB -Anschlüsse - normalerweise als Stecker genannte Stecker - werden fast immer am Ende eines Kabels gefunden oder manchmal physisch an kleine Zubehör wie USB -Speicher angebracht. Dies wird in den weiblichen Anschluss eingefügt, der sich normalerweise im Gehäuse eines größeren Geräts befindet.
Männliche und weibliche Steckverbinder finden Sie für alle Arten von universellen Serienbusbuchsen-MICRO-USB-B-Steckverbinder, USB-A weibliche Steckverbinder usw. Dies liegt daran, dass Sie unabhängig vom verwendeten Typ immer zwei Komponenten entgegengesetzter Geschlechter benötigen, um eine Verbindung zusammenzustellen.
Sie können auch verschiedene Geschlechtsadapter und Konverter für verschiedene Arten und Generationen von USB -Anschlüssen erwerben. Dazu gehören männliche, männliche, weibliche bis weibliche, männliche bis weibliche USB-Häfen.
